一份5层框架中学教学楼及室外架空运动场结构CAD施工图纸(人工挖孔桩基础)

[复制链接]

0

主题

0

帖子

1302

积分

超级版主

Rank: 8Rank: 8

积分
1302
发表于 2020-2-10 17:04:52 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:25张
  • 设计年代:近代

附件详情

该项目是贵阳某中学教学楼及室外架空运动场项目,抗震设防烈度为6度,场地类别Ⅱ类,采用独立柱基和人工挖孔桩基础,基础设计等级是甲级。
包括:结构设计总说明,主楼基础平面布置图,运动场基础 平面布置图 ,桩基详图,运动场平面墙,柱配筋图,梁、板配筋图,梁配筋图,板配筋图, 屋面结构图,楼梯结构图,大门结施图等共计25张图。
5月。

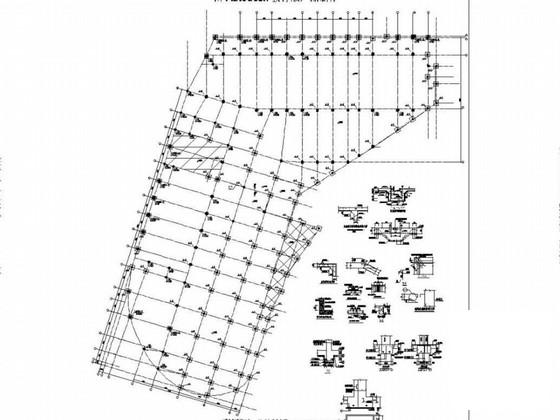

运动场基础平面布置图

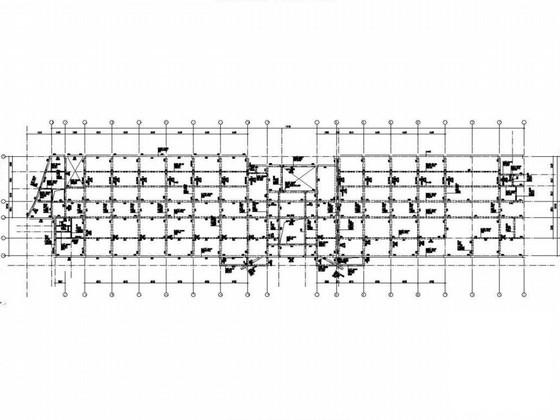

3.750层梁配筋图

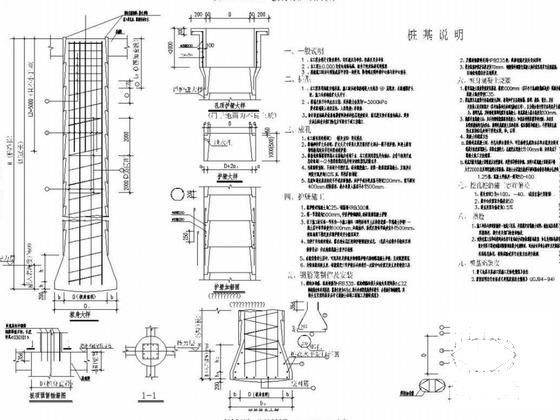

基础详图

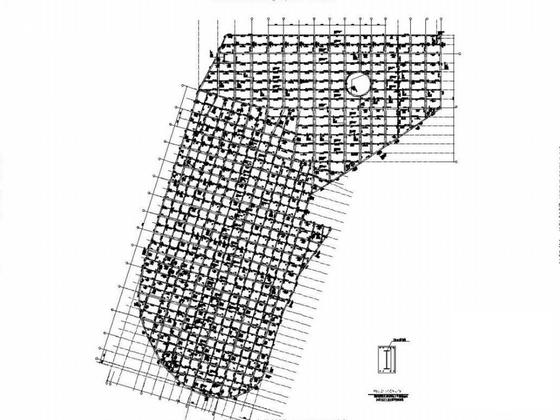

运动场板配筋

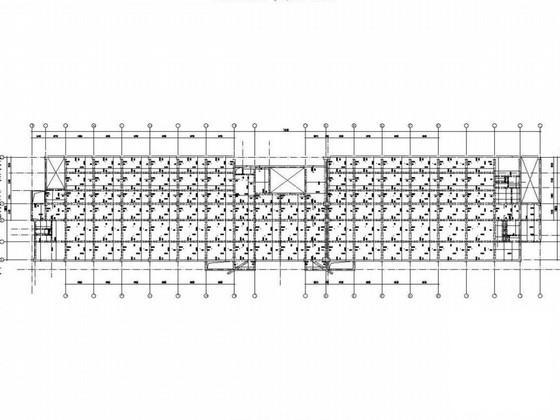

3.750层板配筋图

运动场基础施工 - 1
第 1 张图
运动场基础施工 - 2
第 2 张图
运动场基础施工 - 3
第 3 张图
运动场基础施工 - 4
第 4 张图
运动场基础施工 - 5
第 5 张图
运动场基础施工 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-10 17:04:52上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfccce2scfcfcffes0.rar

3.87 MB

下载  售价: 100 积分    赚积分
