一份独立基础异形网架结构收费站结构CAD施工图纸(平面布置图)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 基础形式 ：独立基础
• 结构最大跨度：10.8m
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 参考图纸：22张
• 设计年代：近代

附件详情

一个详细收费站异形网架，带计算书、 节点详图
该资料包含：网架设计与施工说明，立面图，网架结构布置图，柱冒安装图，网架安装图，材料表，球加工图，钢柱加工图，支托加工图，屋面布置图，屋面材料表，龙骨布置图，下玄吊顶用支托安装图，吊顶龙骨平面布置图，铝塑板 平面布置图 等
共22张图纸。

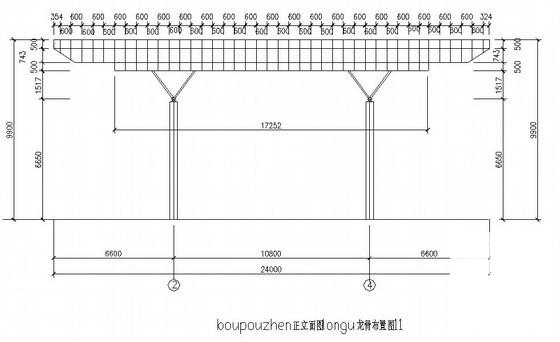

第 1 张图

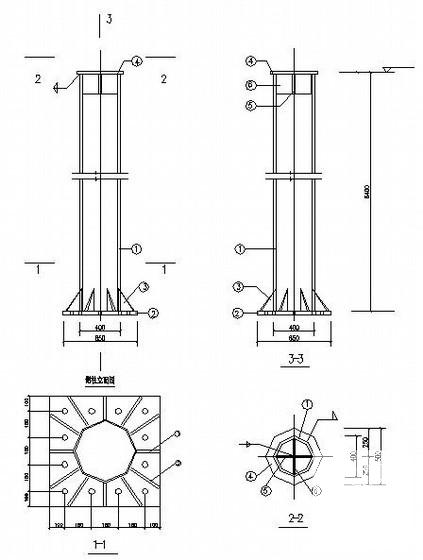

第 2 张图

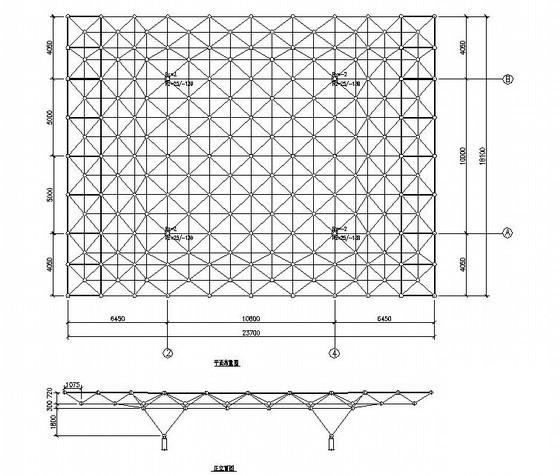

第 3 张图

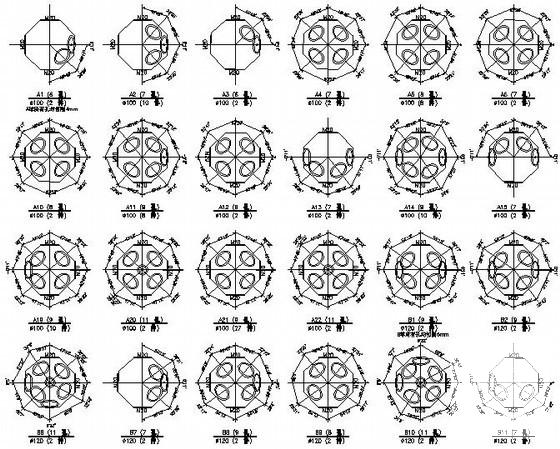

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
