混凝土结构常用节点构造CAD详图纸汇总(dwg)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、本图为结构常用节点大样，图中有些数据，使用者应根据具体工程使用条件（如：结构抗震等级、混凝土强度等级），经计算后填入（或修正）。
2、该项目标注除标高外均为毫米。
3、雨蓬板截面及配筋见大样 1 ，位置及雨蓬宽度见平面图。
4、天沟板（或带翻边雨蓬）截面及配筋见大样 2 ，位置见平面图。
5、孔洞直径或宽度（即垂直于板跨度方向的尺寸）B小于300时，受力钢筋可从洞边绕过；当300 共两张图纸。

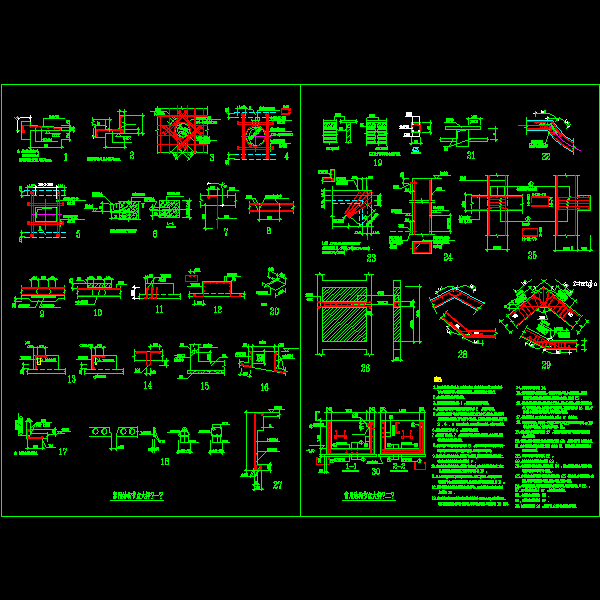

节点1

节点2

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-6-3 20:45:17上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
