9层气象局防灾减灾大楼石材幕墙、玻璃雨篷、玻璃幕墙施工CAD大样图(dwg)

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 幕墙面板材料：玻璃幕墙,石材幕墙

• 玻璃幕墙：点支承

• 金属幕墙：单层铝板

该项目是浙江防灾减灾中心(一期)工程；工程规模：地上9层,地下1层，建筑结构形式：钢筋混凝土框架结构;设计范围：石材幕墙、玻璃雨篷、玻璃幕墙。抗震设防烈度为6度。最大建筑标高47.800米。

该资料包含：设计说明，立面图，平面图，幕墙大样图，幕墙节点图，型材表，埋件布置图，埋件大样图，共计81张图。

分享投稿时间：近几年。

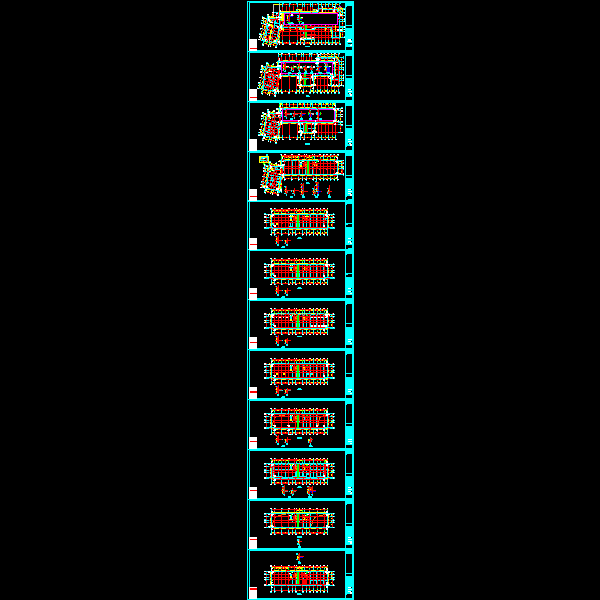

二层埋件布置图

展开立面图

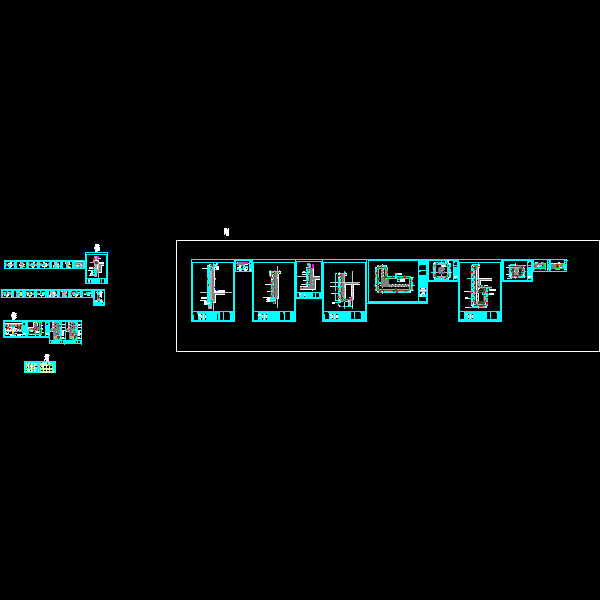

幕墙大样图

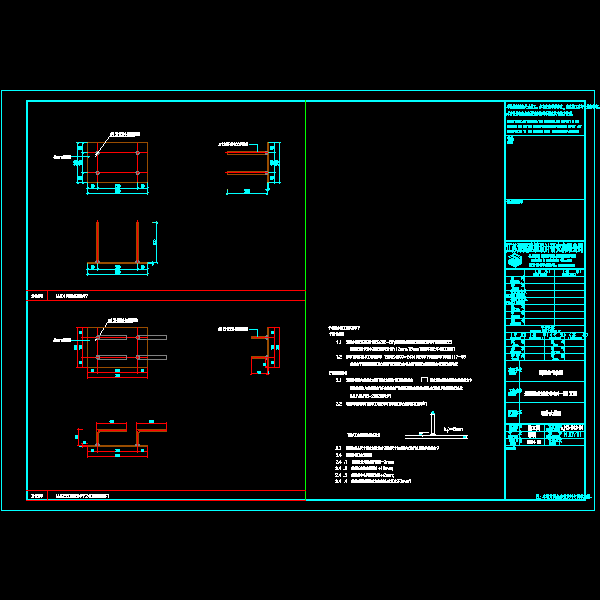

埋件加工图

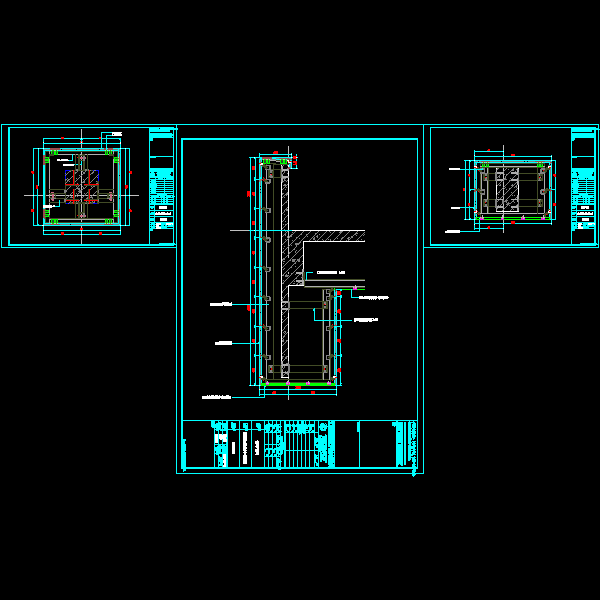

幕墙节点图

幕墙节点图

幕墙节点图

jd28、jd29、jd30修改图_t3.dwg

jd（修）_t3.dwg

埋件加工图_t3.dwg

埋件图（修）_t3.dwg

气象局平立面大样（修）_t3.dwg

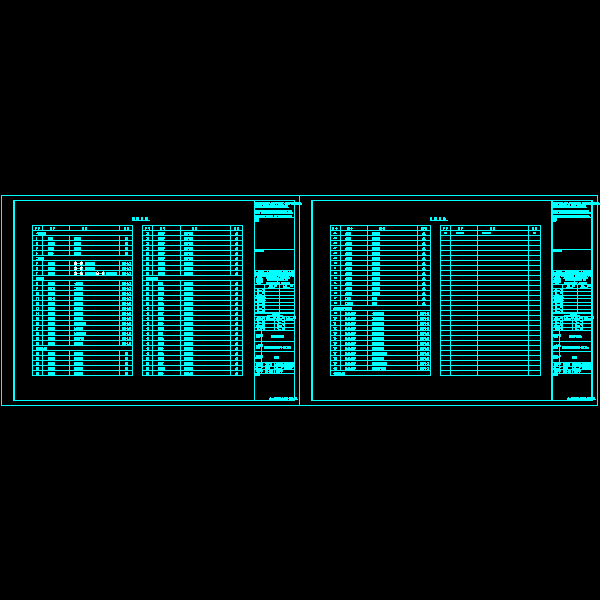

目录（修）_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
