3层弧形花园住宅结构设计CAD施工图纸(dwg)(6度抗震)(桩基础)(二级结构安全)

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目属丙类建筑,结构的安全等级为二级,合理使用年限为50年。
结构施工图设计总说明、桩位图、工程桩结构图 、承台详图、柱网布置图、基础平面图、梁平法施工图、楼板配筋图、屋面楼板配筋图、楼梯结构图共14张图纸。

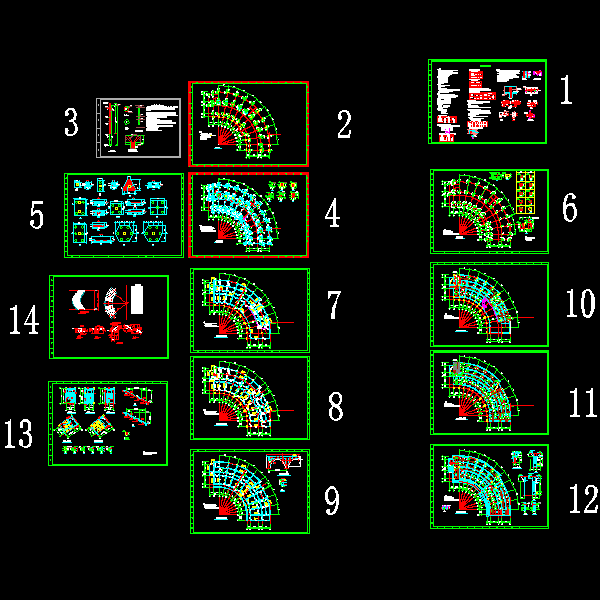

第 1 张图
