一份2层欧式别墅建筑CAD施工图纸

[复制链接]

0

主题

0

帖子

1435

积分

超级版主

Rank: 8Rank: 8

积分
1435
发表于 2020-1-21 22:45:31 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 别墅设计类别: 独栋别墅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:18张
  • 建筑设计面积:624.56平方米
  • 建筑高度:7.60m
  • 地上层数:2层
  • 地下层数:1层
  • 地下室建筑设计面积:90.37平方米
  • 设计效果图:无

附件详情

该项目为[江阴]某二层欧式风格小别墅 建筑施工 图。
别墅高两层,另设置一层地下室。建筑总面积624.56平方米。
其中地上434.19平方米 ,地下190.37平方米。建筑檐口高度7.60米。
该项目为多层建筑。建筑耐火等级二级;屋面防水等级二级,地下室防水等级二级;抗震烈度七度。设计使用年限50年。
该资料包括101栋别墅的单体设计及外部装修。住宅户内均为毛坯,由用户自理,装修时不得擅自改变建筑结构。户内门仅为洞口尺寸,厨房、卫生间设备也仅提供设备安装的位置,除在地下室卫生间安装大坐便器和污洗池外,其他设备均由用户自理。
图纸内容包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共十八张图纸
设计功能包括:车库、家庭室、客房、厨房等

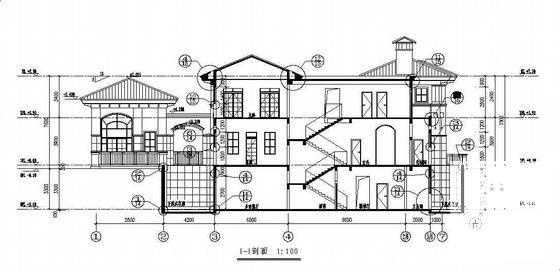

第 1 张图
第 1 张图

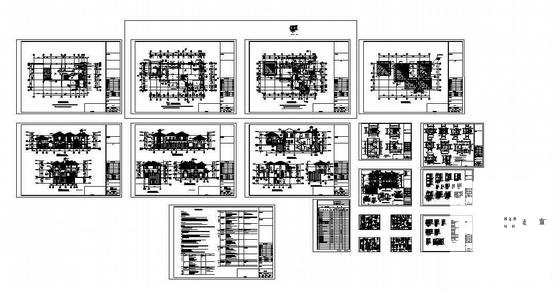

第 2 张图
第 2 张图

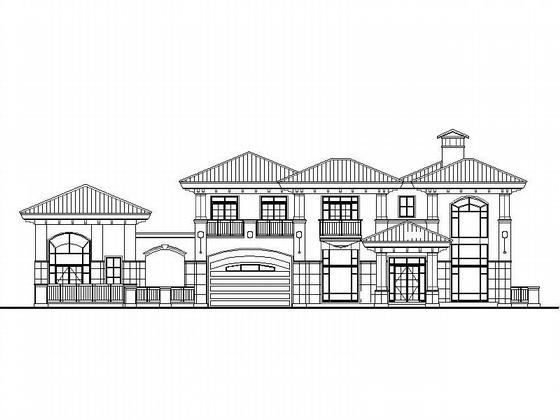

第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:45:31上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ed12scd01ewc0ce2se2.rar

3.11 MB

下载  售价: 100 积分    赚积分
