5层框架中学教学楼结构设计CAD施工图纸(dwg)(二级结构安全)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：灰土基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.3kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

某五层框架中学教学楼结构设计图
该资料为：某五层框架中学教学楼结构设计图
该资料包含：
建筑设计总说明、建筑节能设计说明、平面图、屋面平面图、剖面图、立面图、结构设计总说明、基础 平面布置图 、框架柱平法配筋图、梁平法配筋图、楼盖配筋图、电气平面图、屋面 防雷平面图 、电气系统图、广播系统图、总说明、设备材料表共13张图纸。

第 1 张图

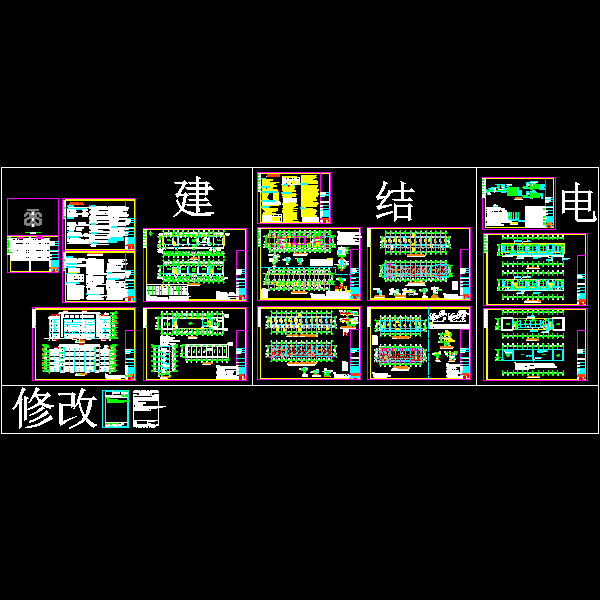

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
