一份6层平屋面计生服务大楼框架结构CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.25kN/平方米
• 参考图纸：20张

附件详情

地上六层,平屋面,地震设防烈度为7度(0.15g)，第一组，建筑结构安全等级为二级；建筑抗震设防分类为标准设防类；按湿陷性黄土地区建筑规范分类为丙类；地基基础设计等级为丙级；场地类别为Ⅲ类,建筑设计结构形式为框架结构。
该资料包含：
结构设计总说明、水箱间柱/梁/板施工图、柱平法施工图、梁平法配筋图、基础梁平面配筋图、基础 平面布置图 、板配筋图、LT配筋图共20张图纸。

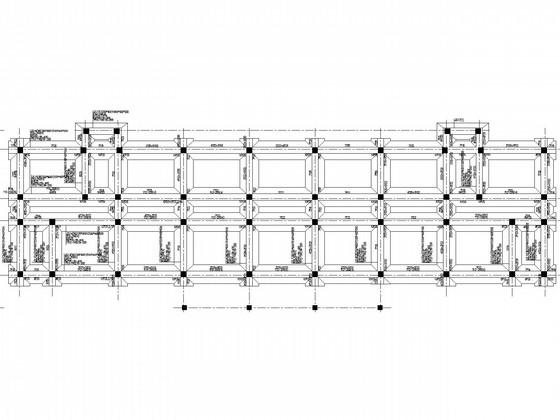

基础梁平面配筋图

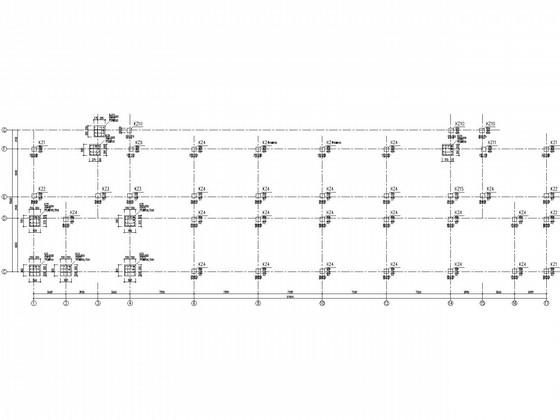

柱平法施工图

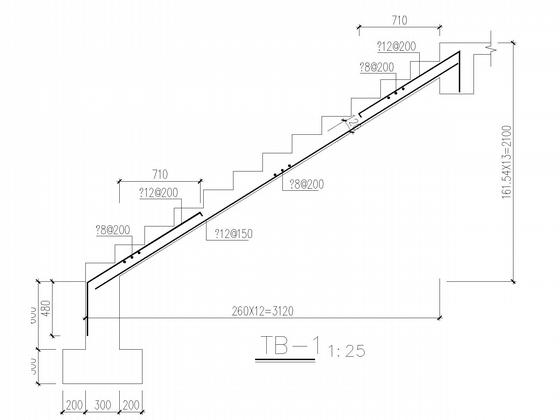

LT

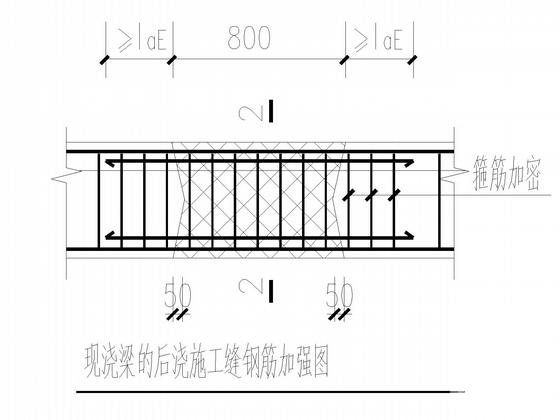

现浇梁的后浇施工缝钢筋加强图

柱平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
