12层框剪结构商务综合楼结构CAD施工图纸(dwg)(乙级桩基础)(二级结构安全)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度：高层建筑
• 地上层数：12层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.5kN/平方米
• 雪压：0.45kN/平方米
• 地下室功能：人防
• 参考图纸：15张
• 设计年代：近代

附件详情

某框架剪力墙结构高层结构设计图
该资料为：某框架剪力墙结构高层结构设计图
该资料包含：
结构施工图设计说明、基础平面图、桩位布置图、结构 平面布置图 、梁平法施工图、柱平法施工图共15张图纸。

基础平面图

桩位布置图

梁平法施工图

第 1 张图

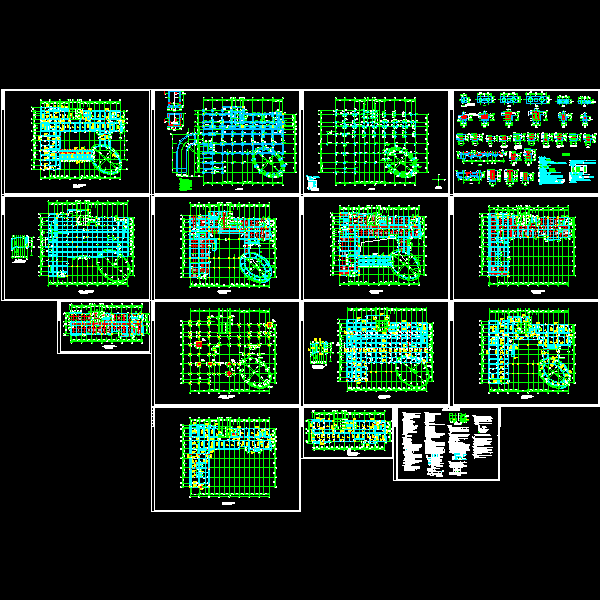

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
