带六级人防地下室6层框架住宅结构设计CAD施工图纸(dwg)(乙级桩基础)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：8度抗震
• 风压：0.30kN/平方米
• 雪压：0.15kN/平方米
• 地下室功能：人防
• 参考图纸：18张
• 设计年代：近代

附件详情

某带六级人防地下室六层框架住宅结构设计图
该资料为：某带六级人防地下室六层框架住宅结构设计图
该资料包含：
结构设计总说明、基础平面图、基础详图、地下室人防顶板配筋图、地下室人防顶板梁平法施工图、柱平法施工图、楼板配筋平面图、屋面楼板配筋平面图、梁平法施工图、屋面梁平法施工图、楼梯结构详图共18张图纸。

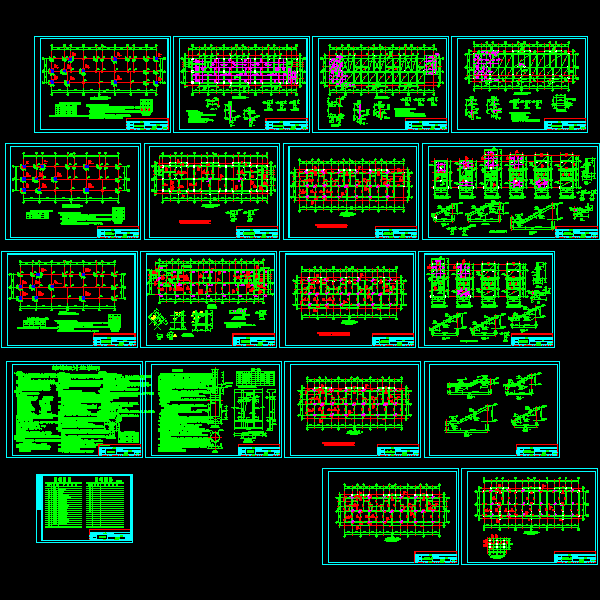

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-28 13:38:26上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
