建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构,钢结构
-
钢筋混凝土结构：框架
-
钢结构：桁架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.55kN/平方米
-
参考图纸：24张
-
设计年代：近代
附件详情
该项目为广东某教学楼，地上五层，建筑设计结构形式为框架结构，还有部分钢桁架结构，基础采用静压预制桩，7度设防。
该资料包含：
结构设计说明
、桩平面布置图、承台布置图、预埋件
平面布置图
、梁配筋平面图、板配筋平面图、柱平面定位图等共24张图纸。

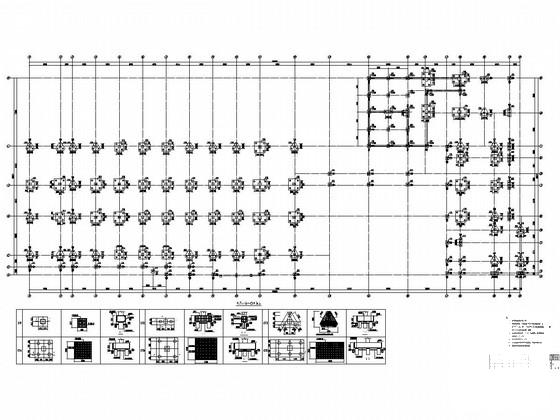

桩及承台平面布置图

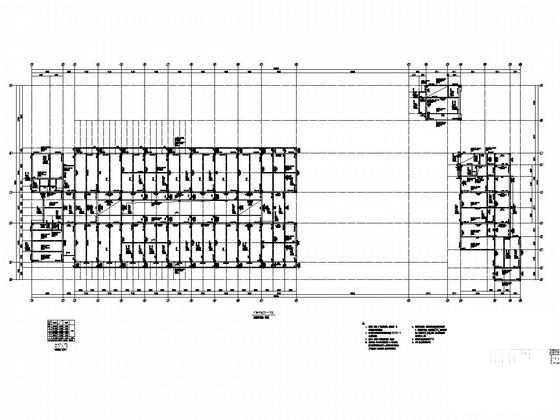

4层梁配筋平面图

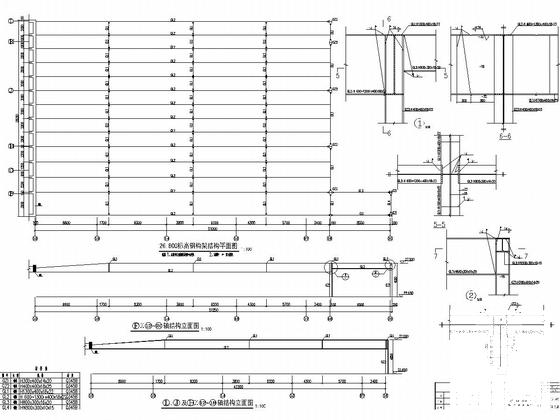

26.800标高钢构架结构平面图

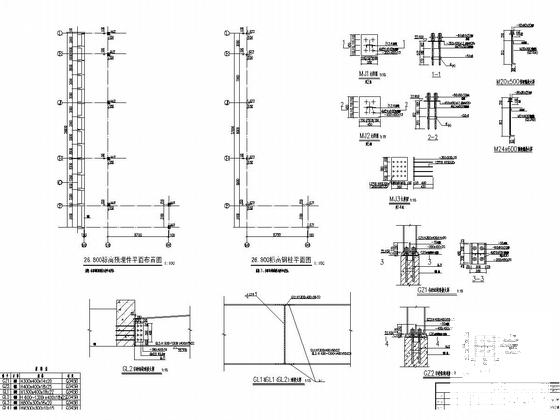

26.800标高预埋件平面布置图

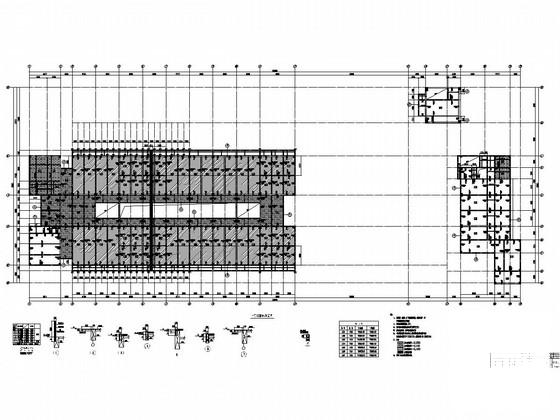

4层板配筋平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
