5层商用车投资有限公司办公楼结构CAD施工图纸(dwg)(丙级独立基础)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：36张
• 设计年代：近代

附件详情

该资料包含：
结构施工图设计总说明、基础平面布置图、基础详图、柱配筋图、梁配筋图、板配筋图、楼梯结构图、卫生间留洞图、屋顶构架结构图、雨篷 平面布置图 、雨篷节点详图共36张图纸。

2

3

4

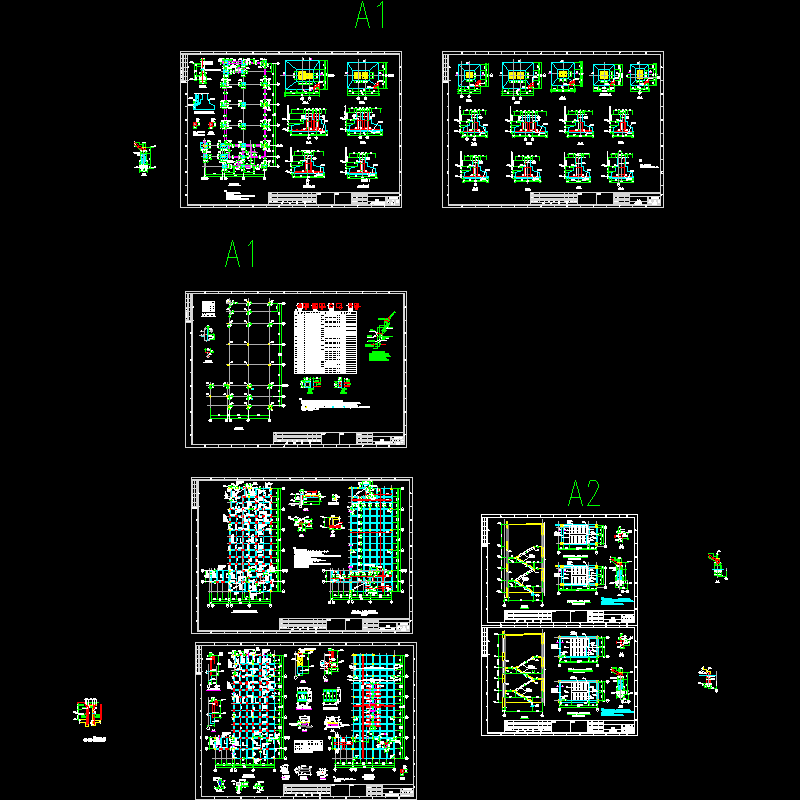

第 1 张图
