一份学校篮球馆钢结构屋顶网架结构CAD施工图纸(太阳能集热系统)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：19张
• 设计年代：近代

附件详情

该项目是学校篮球馆屋顶网架项目，结构型式：钢网架，网架平面尺寸：36.15x62.95(米)，网架厚度：3.3米，网格形式：正放四角锥，节点类型：螺栓球，支承形式：下弦多点支承，排水方式：网架找坡，有组织排水。7度设防。

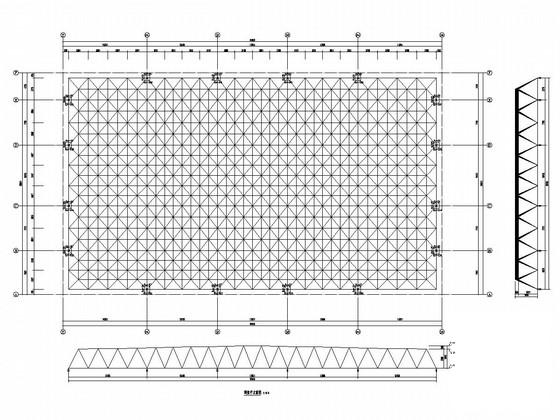

该资料包含：网架设计说明，预埋件 平面布置图 ，支座反力布置图，网架平立面图，网架屋面布置图，网架屋面太阳能集热系统布置图，网架整体安装图，网架上、下弦杆安装图，网架腹杆安装图，球 节点图 ，节点详图等共计19张图。
分享投稿时间：近几年6月。

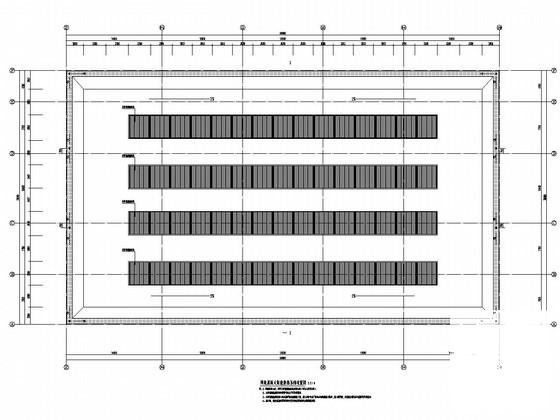

网架屋面太阳能集热系统布置图

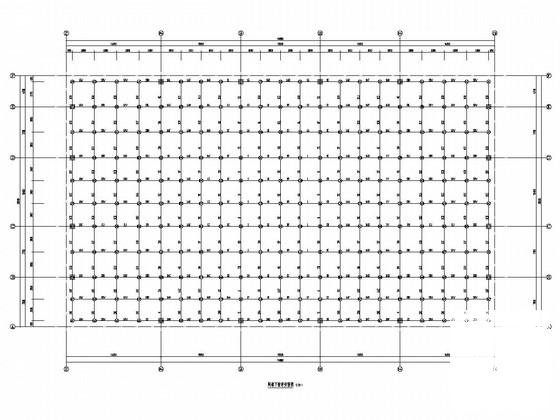

网架下弦杆安装图

图5

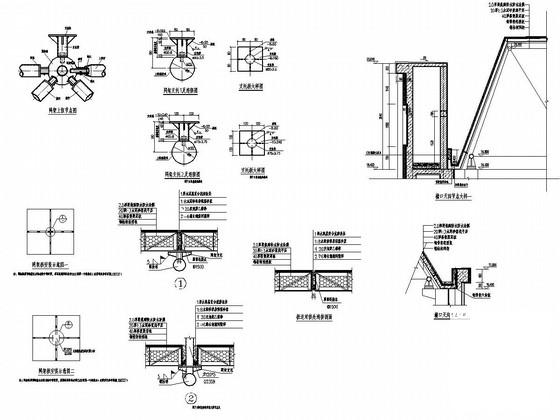

节点详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
