2层异型柱框架联体结构CAD施工大样图(dwg)(丙级独立基础)(二级结构安全)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 雪压：0.4kN/平方米
• 参考图纸：17张
• 设计年代：近代

附件详情

某异型柱框架联体结构图
该资料为：某异型柱框架联体结构图
该项目为两层加阁楼，异形柱框架结构，采用柱下独立基础。
基本风压：Wo=0.5kN/平方米
基本雪压：So=0.4kN/平方米
抗震设防烈度：7度
设计使用年限：50年
该资料包含：
结构设计总说明、柱平面图、各层结构平面布置图、阁楼顶结构 平面布置图 、各层顶东西向梁配筋图、阁楼顶东西向梁配筋图、各层顶南北向梁配筋图、阁楼顶南北向梁配筋图、各层顶板配筋图、 楼梯详图 、屋面详图、大样图、顶层弧窗处做法共17张图纸。

2

3

4

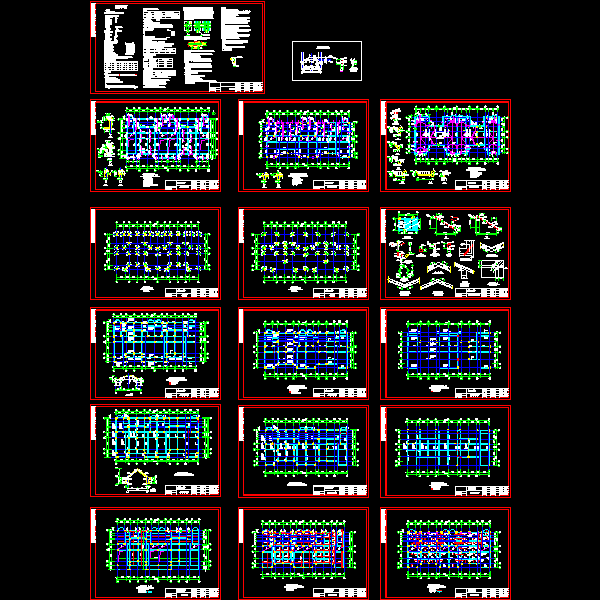

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-26 21:28:55上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
