酒店2层会所建筑方案设计CAD施工图纸(卫生间详图)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图

• 设计效果图：无

附件详情

该项目为某酒店多层会所建设地点：不详建筑高度：10.3米（地上2层、地下1层）建筑设计面积：8087.3平方米建筑设计结构形式：框架设计功能：餐厅、800人的宴会厅、VIP房等图纸内容：各层平面图、立面图、剖面图、楼梯详图、卫生间详图等13张图纸（2个CAD文件）图纸设计深度：施工图（缺设计说明、门窗详图等）设计效果图：无

2

3

4

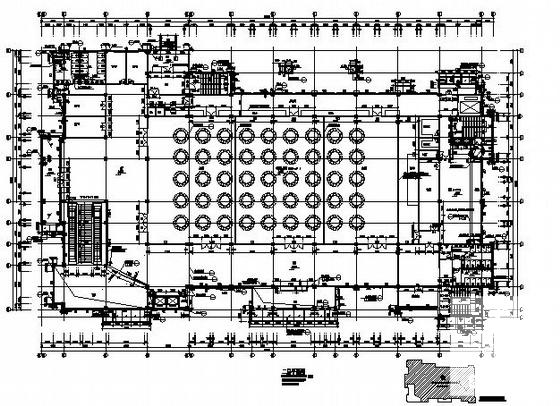

第 1 张图

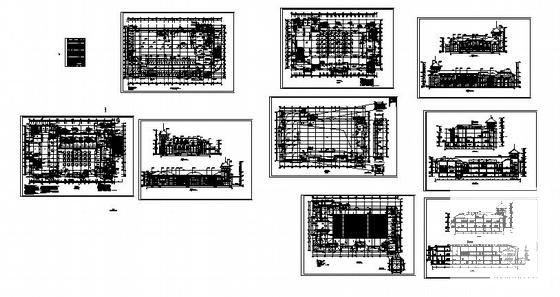

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
