21层框剪结构商务大厦结构施工方案图纸（dwg格式CAD、48张）

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度：高层建筑
• 地上层数：21层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.4kN/平方米
• 地下室功能：车库,设备用房
• 参考图纸：48张
• 设计年代：近代

[河南]21层框剪结构商务大厦结构施工图

1. 项目概要

该项目项目名称：华信商务大厦，建设地点：河南省新郑市知名地产区，西临中华北路，具体定位详总平面图。该项目主要建筑类别：地下为停车库和设备用房，一至三层为商业,四至八层为餐饮娱乐会议，九至十六层为酒店旅馆，十七至二十一层为配套酒店办公。各个房间具体使用功能详见 建筑施工 图。

2. 资料简介

21层混凝土结构商务大厦结构施工该资料包含结构设计说明、桩位 平面布置图 、基础结构平面图、墙柱平法施工图、板配筋图、梁配筋图、楼梯详图、坡道详图等。图纸齐全，可供参考。

十七层板配筋图

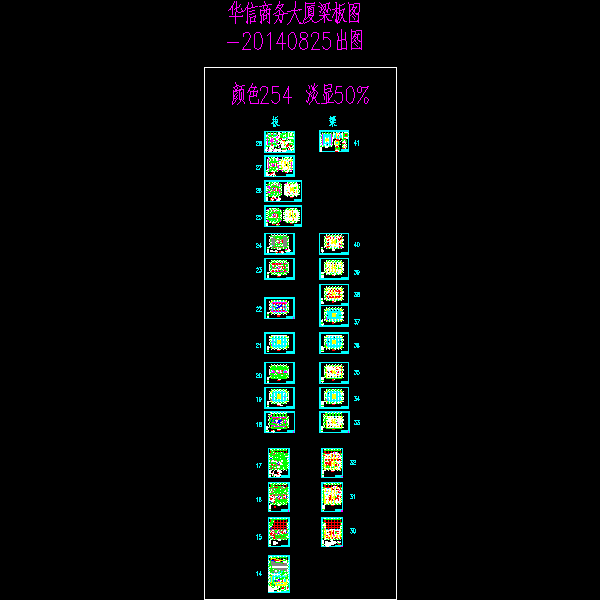

21层梁板配筋图

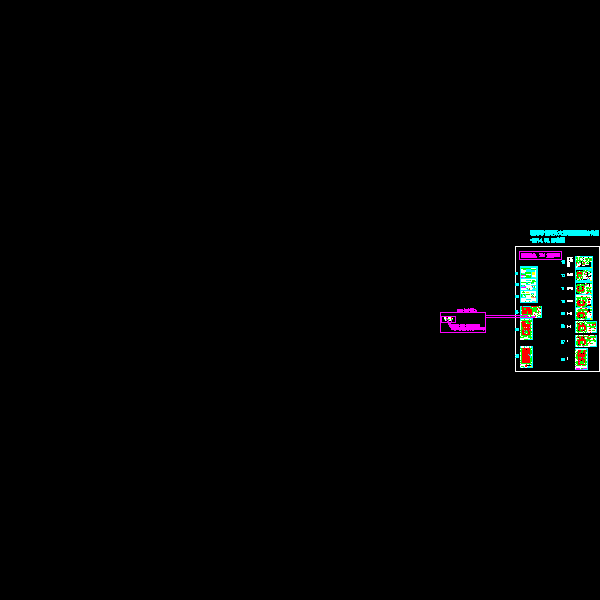

墙柱平法施工图

桩位平面图

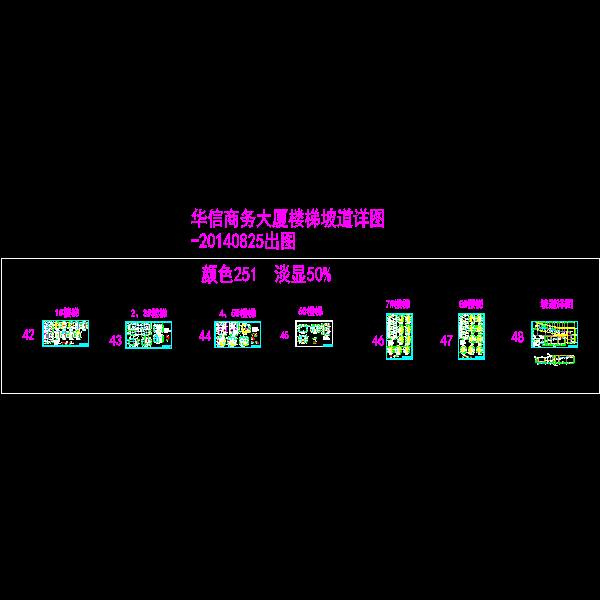

楼梯详图

坡道详图

地下室坡道 大样剖面图

梁、板有高差时连接构造

华信商务大厦结构图20140825出图墙柱基础.dwg

华信大厦结构梁板出图20140825.dwg

楼梯和坡道详图出图20140825.dwg
