装配式外墙预制结构施工详图纸（dwg格式CAD、10张）

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙

装配式外墙预制结构施工详图

图纸简介：

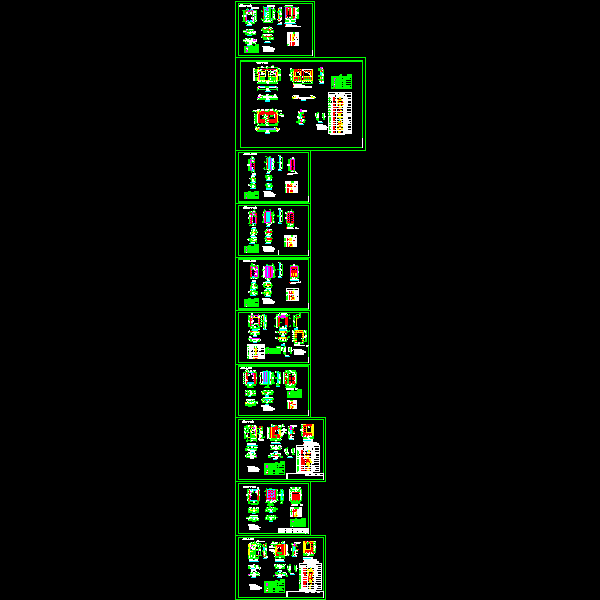

装配式 外墙预制结构施工详图主要包括：外剪力墙WY4-1-GJ详图、外墙WY4-2-GJ详图、外剪力墙WY4-3-GJ详图、外剪力墙WXD-3-GJ详图、外剪力墙WY5-1-GJ详图、外墙WY5-3-GJ详图、外墙WXH-3-GJ详图等，各详图又包括模板图、配筋图、连接件配置图、吊钉定位图等，可供参考！

外剪力墙WY4-1-GJ详图

外墙WY4-2-GJ详图

外剪力墙WY4-3-GJ详图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-25 13:16:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
