建筑类别：住宅,商业
-
建筑高度：多层建筑
-
图纸设计深度：施工图
-
建筑结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：条形基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.4kN/平方米
-
雪压：0.4kN/平方米
该资料为两层底框商住楼混凝结构施工图。
该附件为标准混凝土框架结构，结构平面布置为商住楼平面，布置规整
图纸说明详细，结构图纸完整，各个大样节点清晰。

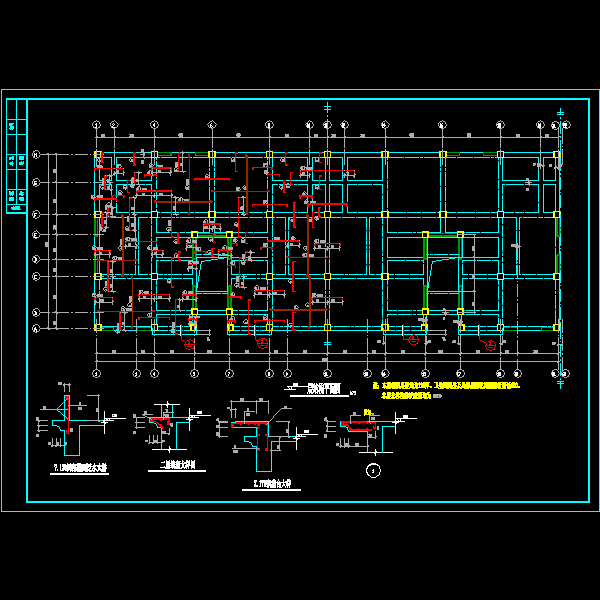

结构平面图

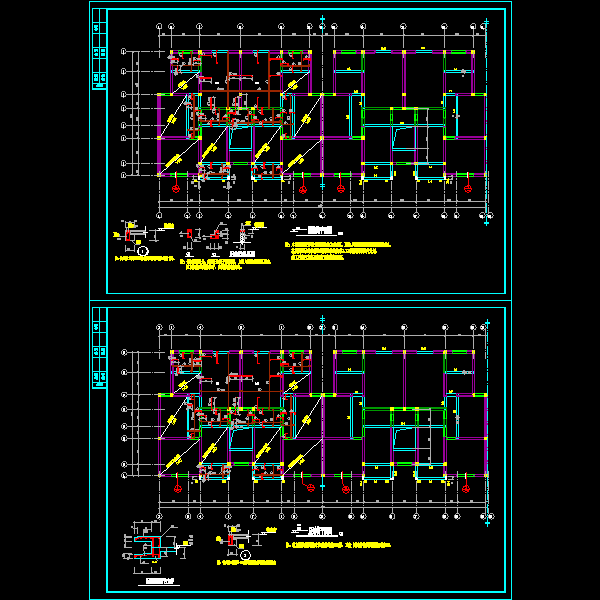

结构配筋图
结构平面图2

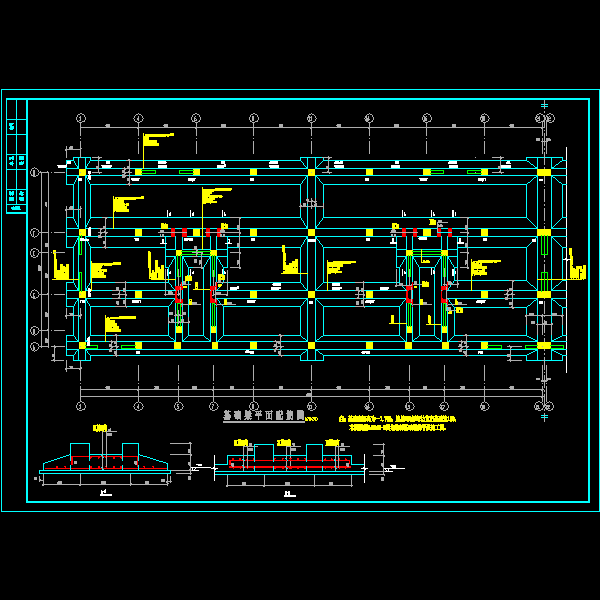

基础布置图

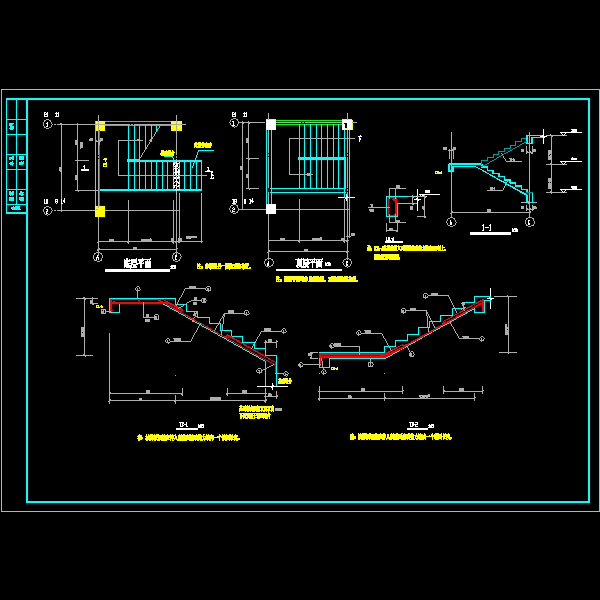

楼梯布置图

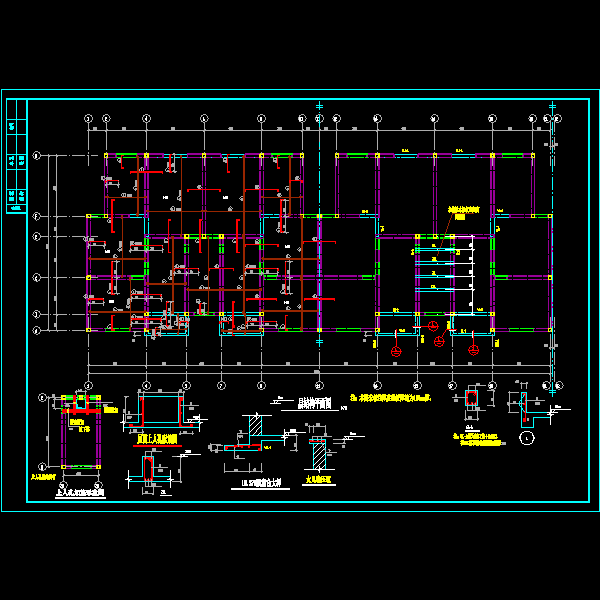

结构柱布置图
两层底框临街商住楼结构施工图 (1).dwg
两层底框临街商住楼结构施工图 (10).dwg
两层底框临街商住楼结构施工图 (11).dwg
两层底框临街商住楼结构施工图 (12).dwg
两层底框临街商住楼结构施工图 (13).dwg
两层底框临街商住楼结构施工图 (14).dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
