一份现代五项赛事中心体育场建筑施工CAD图纸(卫生间详图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育场
• 建筑规模：丙等（0.5-2）万人
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：四川
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：30张
• 建筑设计面积：11704平方米
• 占地面积：5701平方米
• 建筑高度：39.870m
• 设计效果图：无

附件详情

体育场设计规模为4978座固定座席
本子项体育建筑等级为小型场。体育场功能可满足现代五项中的马术障碍赛与跑射联赛的单项国际比赛的要求，并可在赛后供文艺演出及集会使用。

资料包含：设计说明、措施表、轴网定位图、防火分区示意图、标高层平面图、灯桥马道平面图、马道详图、看台座席布置图、立面图、剖面图、楼电梯详图、猫洞详图、卫生间详图、 节点详图 、门窗表

图5

图6

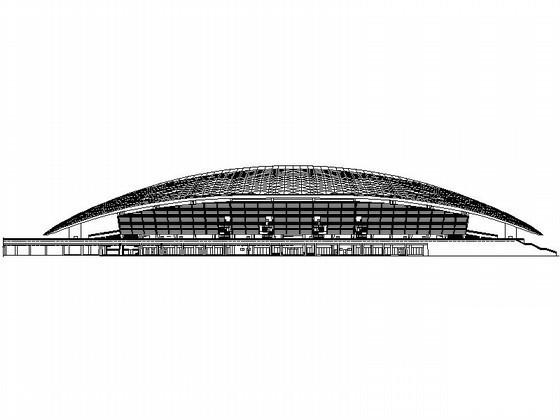

第 1 张图

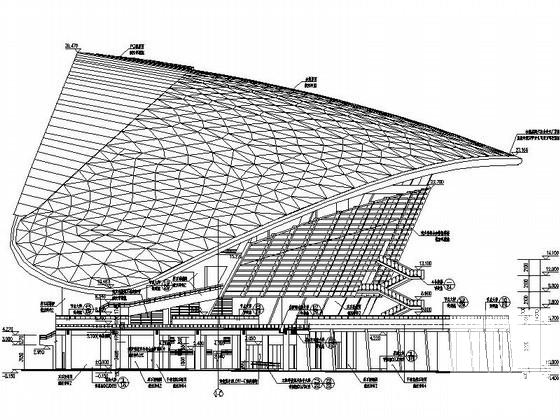

第 2 张图

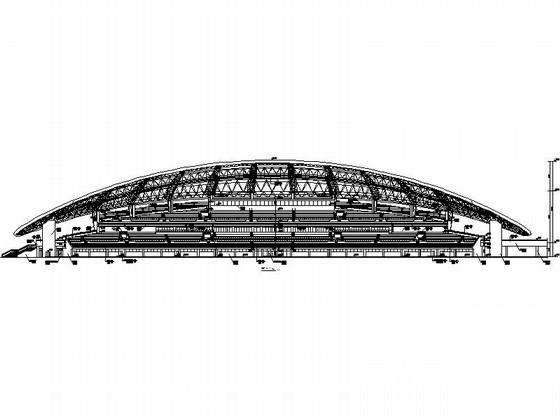

第 3 张图

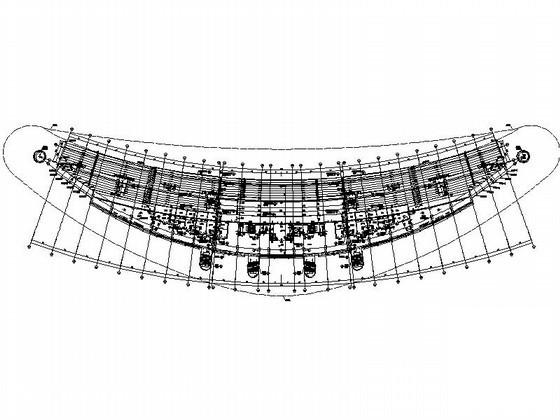

第 4 张图

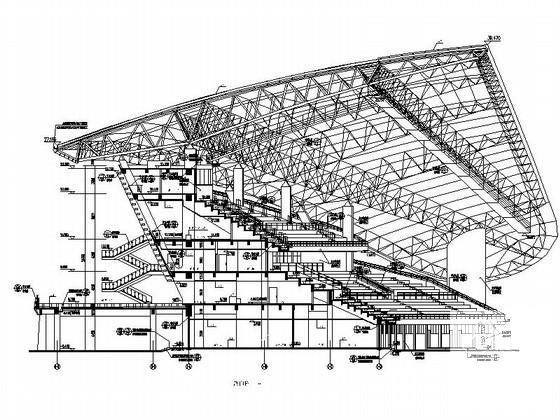

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
