地上6层框架结构宿舍楼与自习活动室结构CAD施工图纸(dwg)(桩基础)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,教育
• 建筑高度：多层建筑
• 地上层数：6层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 地下室功能：其他
• 参考图纸：46张
• 设计年代：近代

简介：

本项目是浙江某学校的两栋建筑，一为宿舍楼，一为自习活动室，均为地上6层，地下一层，结构总高度为21.52米，建筑结构形式为框架结构，基础为钻孔灌注桩基础，6度设防。

该资料包含：结构设计说明、基础布置图、承台配筋图、柱位布置图、结构梁平面图、结构板平面图、等共46张图。

桩基础平面布置图

-0.050～屋面柱位布置图

五层结构板平面图

六层梁平面图

第 1 张图

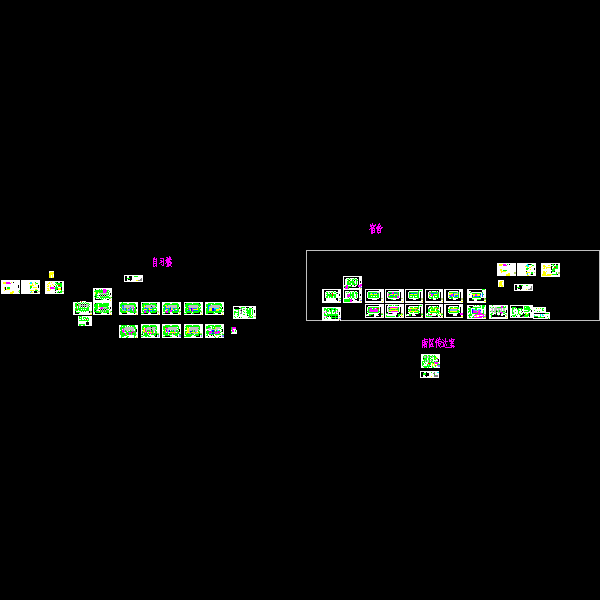

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-23 22:26:32上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
