一份大型网架结构汽车整机库房车间结构CAD施工图纸(人工挖孔灌注桩)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构, 钢结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：17张
• 设计年代：近代

附件详情

该项目是汽车整机库房车间项目，网架结构，装有5T吊车，基础采用人工挖孔灌注桩，基础设计等级为丙级，抗震设防烈度为6度。

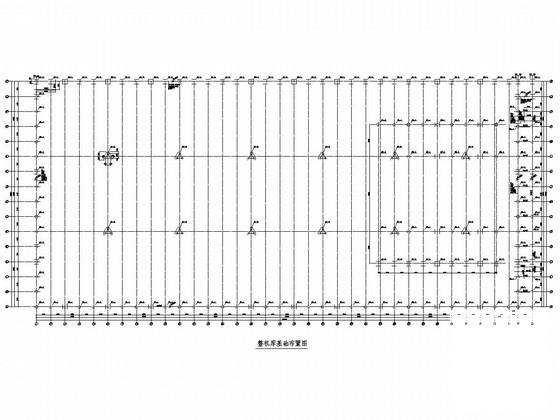

该资料包含： 结构设计说明 ，吊车设计说明，整机库基础布置图，基础详图，厂房及综合办公平面布置图，屋盖网架平面布置图，网架上、下弦杆件布置图，网架腹杆杆件布置图，整机库雨篷檩条 平面布置图 ，墙梁布置图，大样图等共计17张图。
分享投稿时间：近几年。

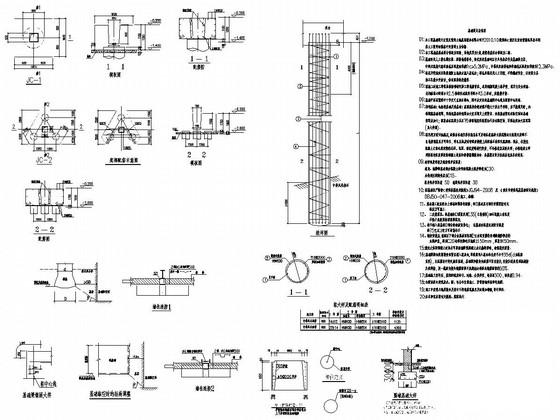

基础设计总说明

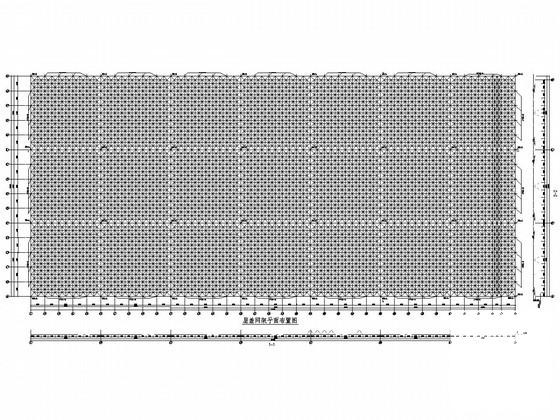

屋盖网架平面布置图

辅房4.200(4.800)平面布置图

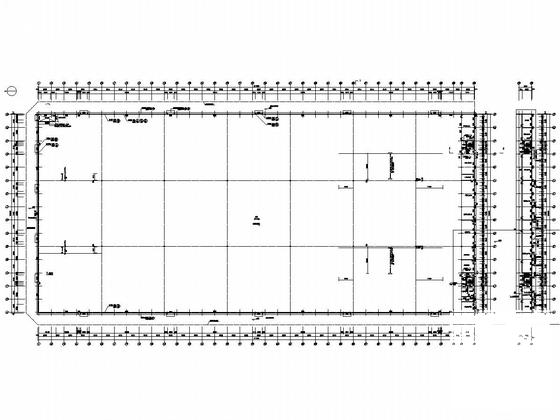

平面图

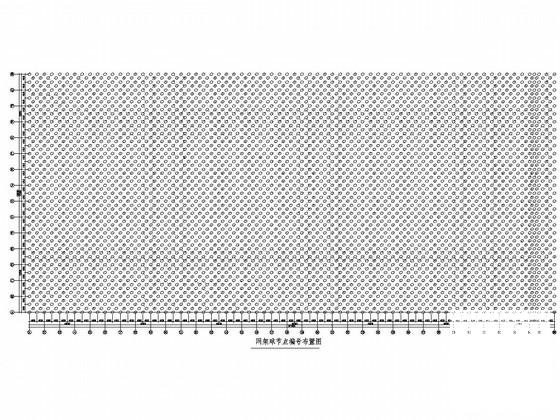

网架球节点编号布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
