19层框架剪力墙结构物流区办公楼结构CAD施工大样图（地下两层）(dwg)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,商业
• 建筑高度：高层建筑
• 地上层数：19层
• 地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：一级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.75kN/平方米
• 地下室功能：车库
• 参考图纸：31张
• 设计年代：近代

附件详情

该项目是某物流区大楼项目，地上19层，框架剪力墙结构，地下2层车库，主体高度81.4米，地下室埋深11.2米，筏板基础，预应力管桩基础，基础设计等级为乙级，抗震设防烈度为6度。
该资料包含：结构设计总说明，11G101-1梁柱墙平法补充及调整，楼面墙柱布置图，楼面墙柱配筋大样，梁板配筋平面图，楼梯通用配筋大样，墙身大样图，楼梯剖面图等共计31张图。
分享投稿时间：近几年6月。

梁配筋图

楼梯图

屋面结构图

暗柱表

外墙详图

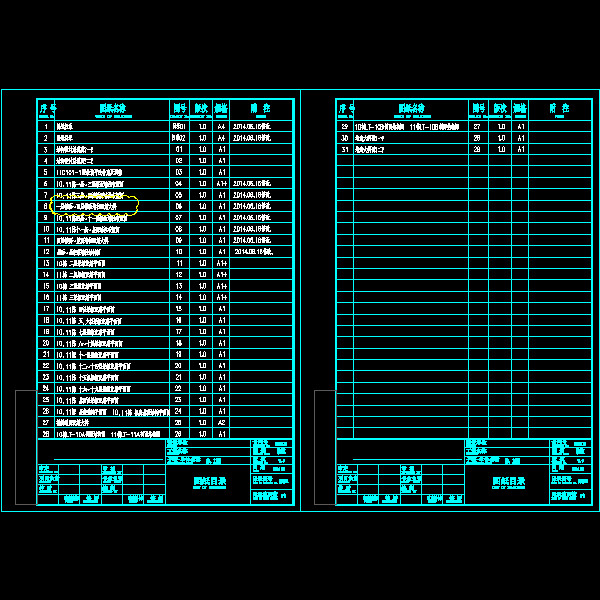

g-00 目录.dwg

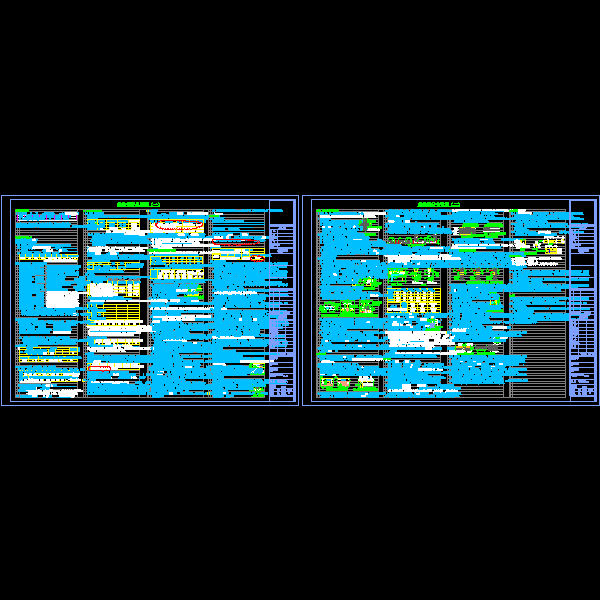

g-01、02 结构设计总说明-20140520.dwg

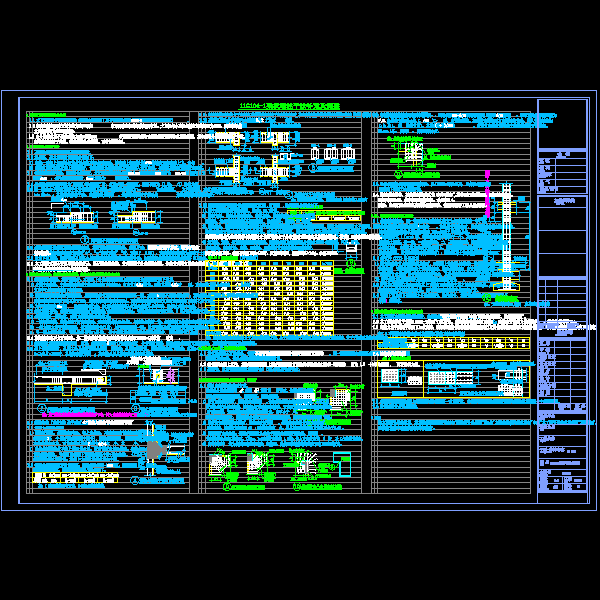

g-03 梁柱墙平法补充及调整-0520.dwg

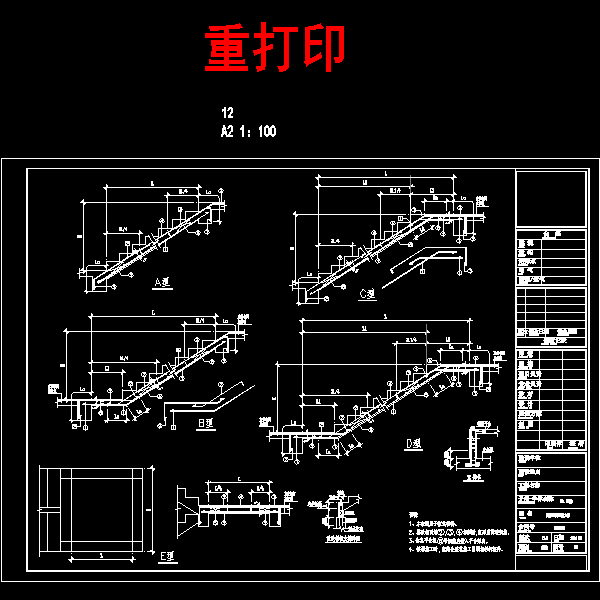

g-25 楼梯通用大样.dwg
