4层中学教学楼建筑施工CAD图纸(卫生间详图)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：中小学校
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：10张
• 建筑设计面积：4019平方米
• 建筑高度：17.7m
• 建筑地上层数：7层
• 设计效果图：无

附件详情

该资料为某四层中学教学楼 建筑施工 图
工程建筑面积约为：4019平方米、建筑设计结构形式为：框架结构、层数为： 4层、高度为： 17.7米、局部高：9米，屋顶形式：平屋顶

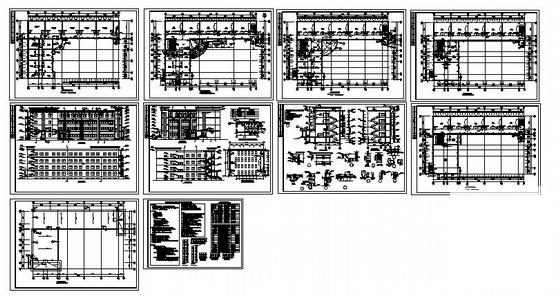

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共10张图纸
设计功能包括：体育器材室、教室、教研室等。

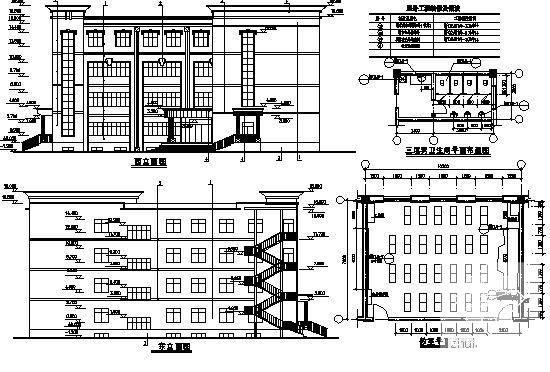

第 1 张图

第 2 张图

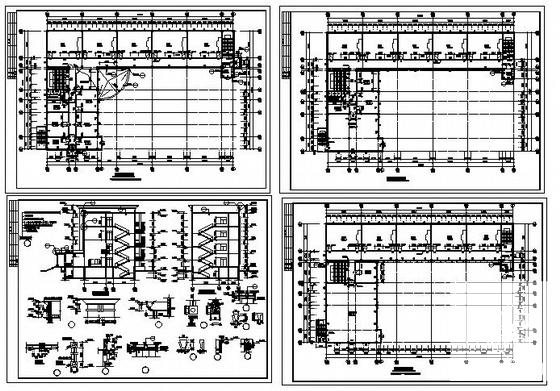

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
