一份6层钢框架房管所办公楼结构CAD施工图纸(平面布置图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：排架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：27张

附件详情

结构设计总说明、锚杆桩平面布置图、整板基础配筋图、柱平面布置图、结构 平面布置图 、板配筋图、节点详图、 楼梯详图 工27张图纸。

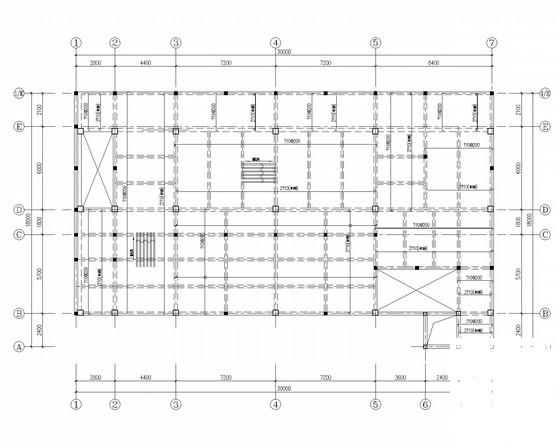

板配筋图

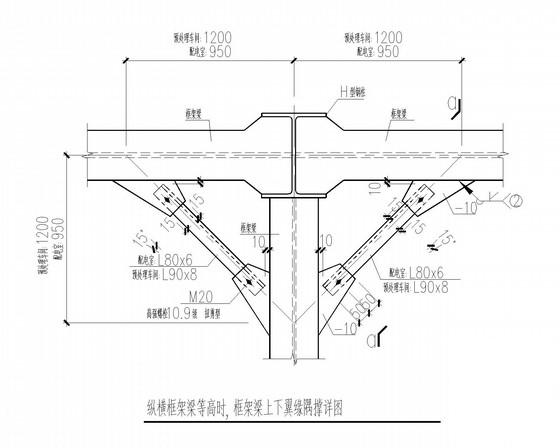

节点详图

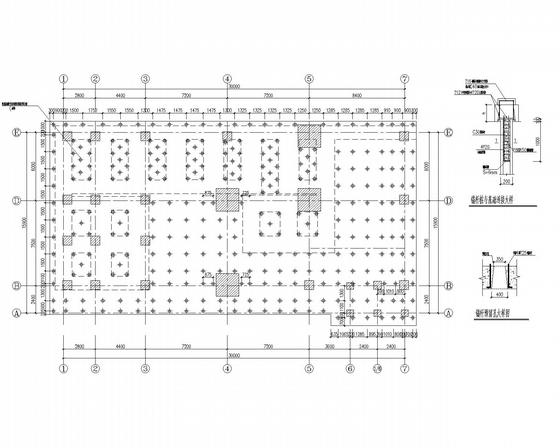

锚杆桩平面布置图

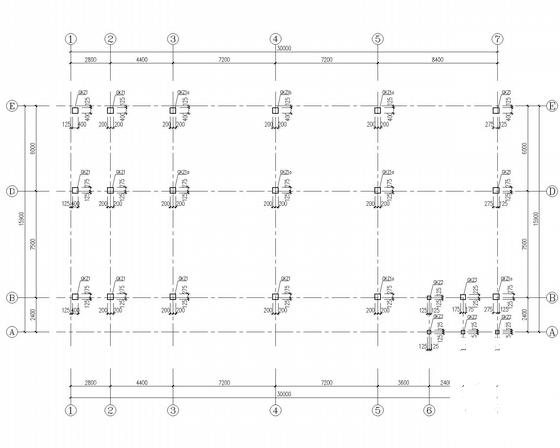

柱平面布置图

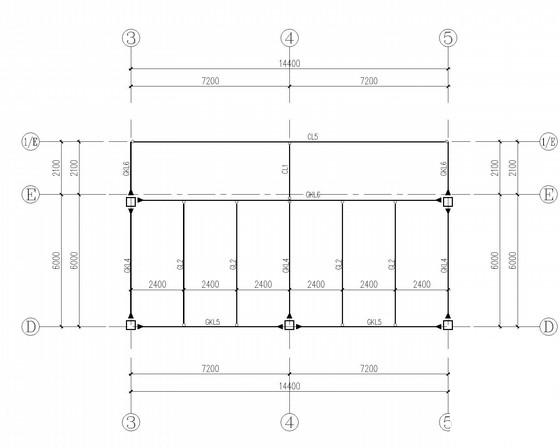

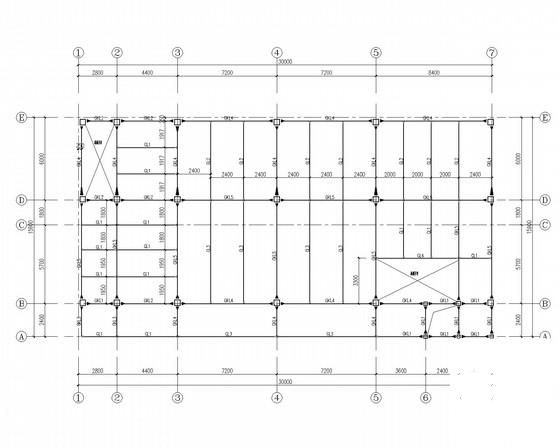

结构平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
