度假酒店供电设计系统CAD图纸(TN-S)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一.项目概要及设计依据

1.项目概要:

该项目为某度假宾馆供电设计。

2.建筑专业提供的建筑平面图,给排水,通风专业提供的图纸及设备数据

3.甲方提供的设计要求。

二.设计范围:

动力配电系统、高低压主结线、变配电室、

三、电力配电系统

1.该项目采用TN-S供电方式,由甲方变电所供入两条线路互为备用,每条线

路均要能满足全部负荷需要。

2.该项目T1变压器的安装负荷为:893KW 需要系数为0.8 计算

负荷为714.4KW,该变压器的型号为S1000-10。

T2变压器的安装负荷为:925KW 需要系数为0.8 计算负荷

为740KW,该变压器的型号为S1000-10。

3.低压配电柜由配电室至 井的线路走电缆沟敷设,电井中

竖向采用600*150金属梯架,平面采用400*150防火金属桥架。

导线采用YJV型铜芯电缆。

由桥架或总箱引至分箱的导线穿镀锌钢管敷设。

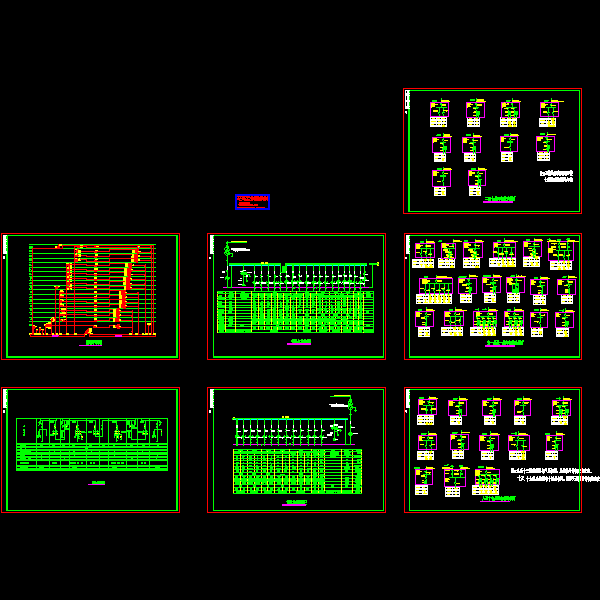

第 1 张图

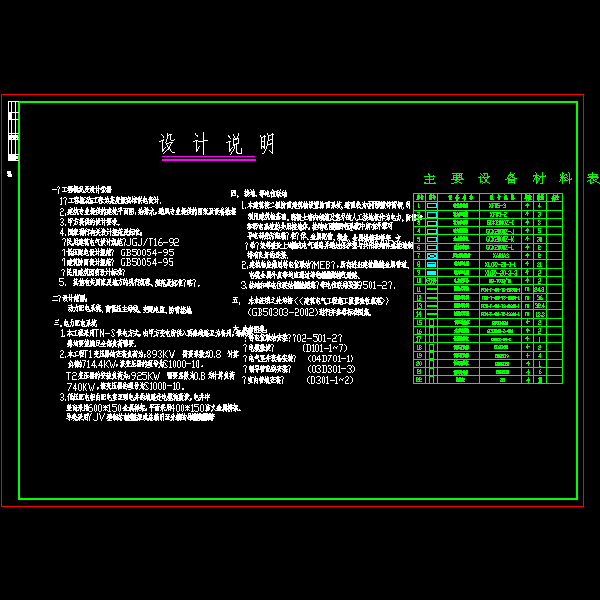

第 2 张图
