一份3层混凝土框架结构幼儿园结构设计CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 参考图纸：13张

附件详情

结构设计总说明、地基与基础设计说明、基础平面布置图、地沟 平面布置图 、框架柱平面定位图、框架柱配筋表、梁平法施工图、板平法施工图、楼梯结构施工图、立面构架结构施工图、墙身详图、雨棚详图共13张图纸。

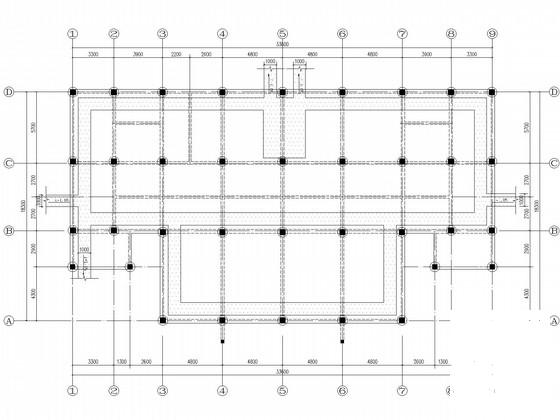

基础平面布置图

地沟平面布置图

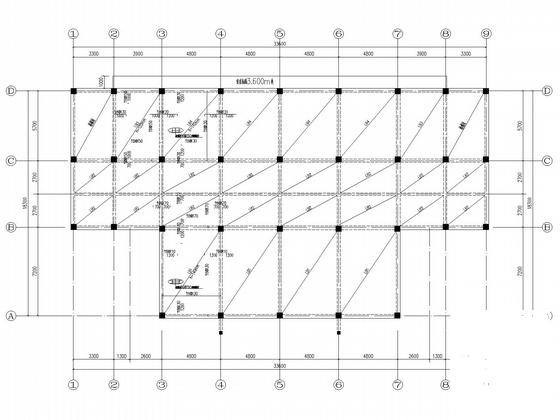

板平法施工图

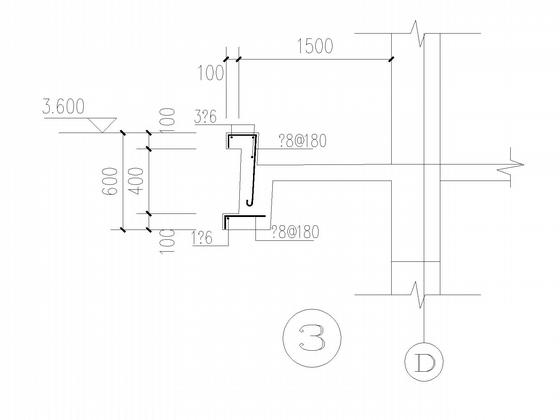

墙身节点

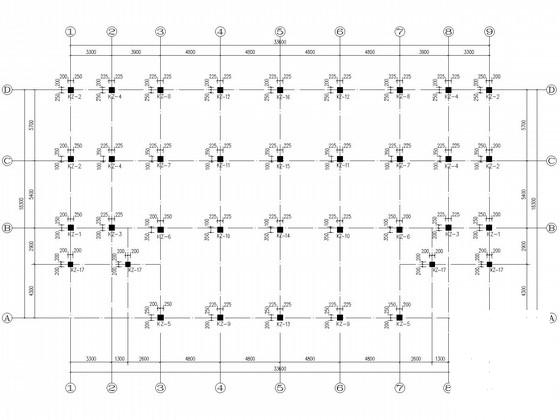

框架柱平面定位图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
