多层创业公寓强电CAD图纸(屋面女儿墙)(TN-S)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计说明

一.创业公寓1,2#楼电施设计包括照明,插座及 .

二.电源:

1,2#住宅配电箱电源引入详二期。

三.照明:

照明灯具型号及规格由甲方确定。楼层电表箱落地安装,户用箱安装高度底边距地1.8m.开关安装高度距地1.3m.

插座安装高度详各平面标注.

四.防雷.接地:

本建筑按三级防雷建筑作防雷设计.利用屋面女儿墙贴装25x4扁钢焊通作避雷带.无女儿墙处加设一根-25x4 镀锌扁钢做避雷带,突出屋面的金属管道.构件均应与避雷带联接利用柱子内两根主筋上下焊通作引下线,建筑物基础钢筋作接地极.

该项目接地型式为 TN-S.接地电阻要求<1欧.

五.底层单元入口设等电位箱.各住宅卫生间均作局部等电位联结.

六.施工中应与土建密切配合,充分做好预留预埋工作.其他未尽事宜按现行国家有关规范执行.

七.电梯由设备厂家安装,调试,开通.

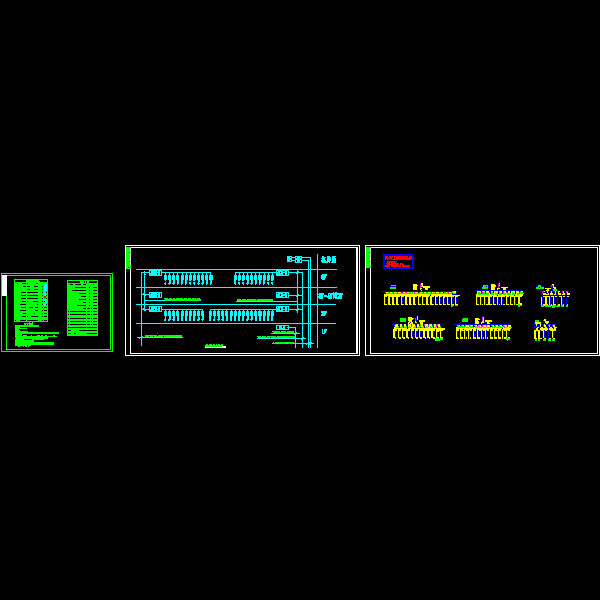

第 1 张图

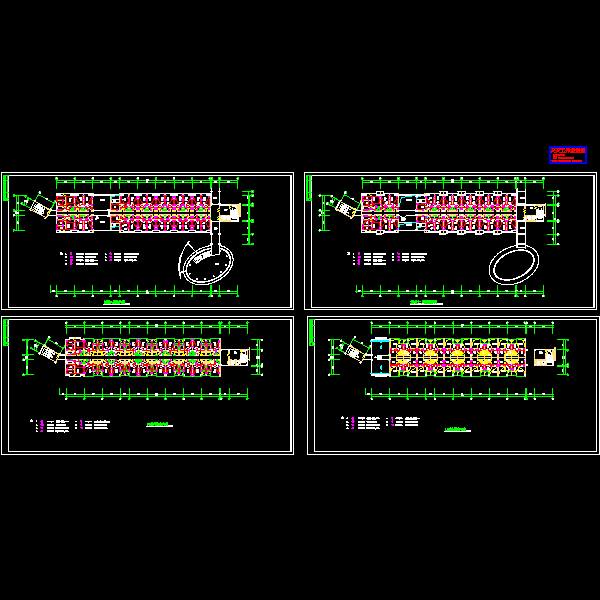

第 2 张图

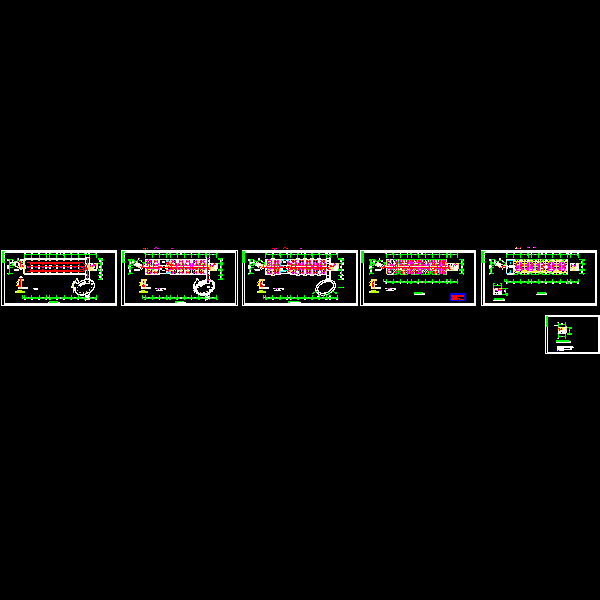

第 3 张图

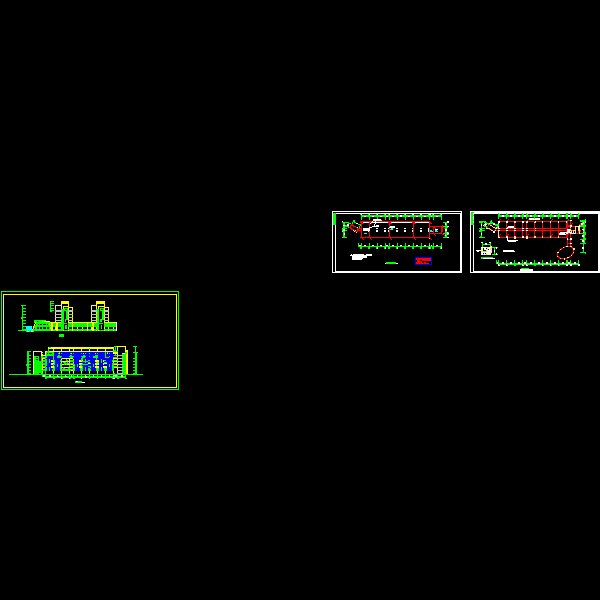

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
