说明

该项目电气施工图包括高.低压配电系统.动力.照明. 等 系统以及有线电视.电话.宽带网.消防报警等弱电系统,各系统必须按照国家有关规范及各种设备产品的技术要求进行施工.

(一)高.低压变配电系统

1、高压配电系统: 高压配电装置由一路10KV高压电源回路供电,本系统各进出线开关均采用真空型断路器,其额定电压10KV,进线开关额定电流为1250A,出线开关额定电流为630A,额定开断容量为31.5KA.采用高压金属封闭式手车柜.详见高压配电系统图. 高压进出线柜均设电流测量表计,进线柜并设电压测量表计.进线设定时限过电流保护.电流速断保护.零序保护.带时限低电压保护.出线设定时限过电流保护,电流速断保护,温度保护.

2.低压配电系统: 低压配电系统由2台1000KVA,2台2000KVA及1台2500KVA变压器运行.另设一台1600KW柴油发电机组,在市电停电或发生火灾等紧急情况时,供消防设备.事故照明.电梯等负荷用电. 低压配电系统采用380/220V TN-S三相五线系统,配电柜采用抽屉式.消防设备.事故照明.电梯等负荷电源在末级配电箱自动切换.,在正常及事故状态下均保证对重要负荷供电.变压器低压侧总出线开关设短路短延时和过载长延时(具有反时限特性)等保护.低压供电干线用阻燃全塑电缆(ZRVV),消防用电回路用耐火电缆(NHVV)引至各用电点,详见干线平面图.平面布线用阻燃塑料(ZRBV)线穿铁管沿吊顶内或穿PVC管沿地板.楼板.墙内暗敷,消防设备电源线穿管暗敷在非燃体结构内或用阻燃线缆(ZRBV ZRVV)穿铁管敷设在吊顶内.

(二)照明

1、该资料照明部分包括地下室及住宅照明,住宅照明预留灯头,具体灯具可根据装修选用.

2.所有照明配电箱,均应有专用中性母线和PE母线,并应分别备有与出线回路相同数目的接线端子螺丝,箱体应有接地螺丝.

3.照明配电箱离地1.5M暗装,平板开关离地1.4M暗装,插% 1离地0.3M暗装.

4.照明线路除注明外,平面布线为ZRBV穿镀锌铁管沿墙.楼板暗敷,或用SR(金属线槽)沿吊顶内敷设,用线槽敷线时,槽内导线总截面应不大于线槽截面40%.

(三)动力

1、该资料动力部分包括送排风.电梯.水泵等设备的供电及控制.

2.动力配电(控制)箱离地1.5M安装,配线(管)规格详见平面布置图上标注.

3.电缆穿墙以及在电缆井敷设完后,必须用防火堵料封闭.

(四)防雷接地

1、本建筑物沿屋面.屋脊装设避雷带,并在塔楼屋面上加装不大于10mX10m的网格;利用建筑物柱内靠室外侧的两条主筋作引下线,利用钢筋混凝土基础作接地极,将建筑物四周地梁靠外侧两条主筋与基础钢筋焊接连通成闭合环路.

2.按平面图上所示位置预留接地端子和测试端子,作为必要时测试接地电阻和增加接地极用.

3.建筑物外墙的金属门窗.玻璃幕墙的金属骨架及其它突出的金属构件应于引下线作可靠的连接.

4.该项目采用共用接地体,即工作接地.保安接地.防雷接地共用接地极,接地电阻应小于1欧姆,如选用的弱电系统设备对接地有特殊要求的,须按产品要求另行处理.

(五)消防报警的设计说明详见消防报警图纸.

低压配电系统图

发电机配电系统图

高压配电系统图

照明动力配电系统图

照明动力配电系统图2

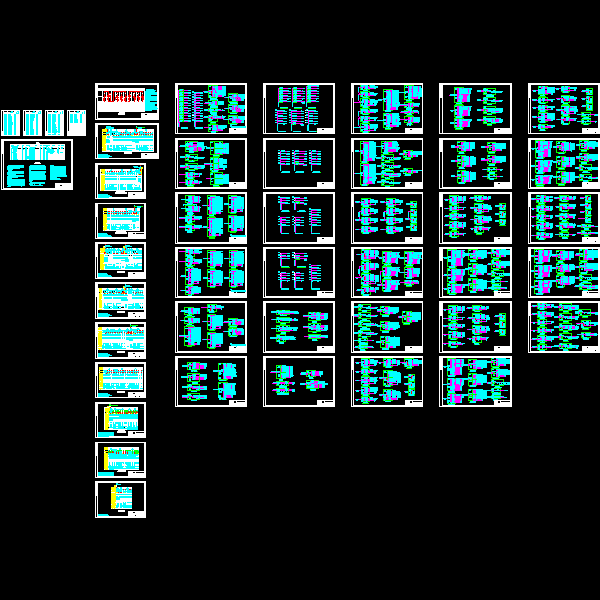

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
