XPR1-3000型软起动CAD图纸集(消防水泵控制)(dwg)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件是XPR1-3000型软起动图集

消防水泵控制说明:

1、二次线径为1.5BVR,互感器回路为2.5BVR;

2.SA打到自动时,两台消防泵一台运行一台备用,两台泵互为备用,运行故障后备用泵立即自动投入;SA打到手动时,两台泵均可手动单独操作;

3.故障自复位;

4.KY为消防控制室控制接点;

5.SS1～SSn为外接消防按钮;

6.变换消防水泵备用功能时,功能码07设定如表1

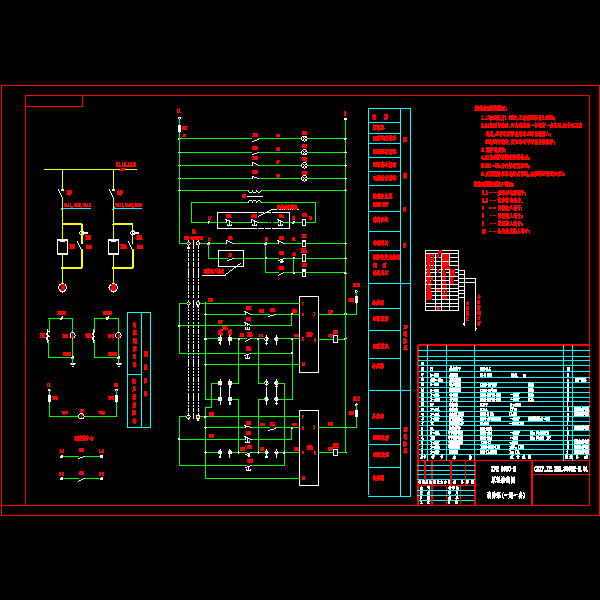

消防泵原理接线图

第 1 张图
