阁楼弱电平面CAD图纸(民用建筑电气设计)(TN-C-S)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

说明：

1. 该项目为六层框架全现浇住宅楼, 电源采用全塑铠装电力电缆直埋引入,埋设深度大于0.8m,穿墙, 基础及引入处应穿DN80钢管保护. 供电电压～３８０／２２０Ｖ三相四线制 .设计依据:《民用建筑电气设计 》JGJ/T 16-92

2. 《住宅设计规范》 GB50096-1999 2003年版《建筑物防雷设计规范》GB50057-94 2000年版建设单位提供的设计任务书及设计要求及其他有关国家及地方的现行 、规范及 .该资料内容：照明、防雷接地、电话、电视、对讲系统。该项目为TN-C-S系统，内部电源线路为三相五线、单相三线，其中保护导体

3. 进线处应做重复接地装置 .（PE）与中性导体（N）不可混用,电源 低压 均由PE线 所有配电箱金属外壳 保护接零。进线处及卫生间等电位联结安装做法见02D501。所有进出建筑物的金属管线与接地体可靠联接。2室内采用阻燃硬塑料管穿塑铜线暗敷于墙，梁，混凝土内, 2.5mm插座支线为

4. 22.5mmBV-2.5穿管管径：2~3根PC15,4~5根PC20,6根PC25灯具控制线为

5. 住户电表集中装于楼梯口，电表箱铁制暗敷，箱底距地 1.5m户内配电箱距地 1.6m开关距地1.4m,厨卫插座为防水型.

6. 该项目未详尽部分请参见《建筑电气安装工程图集》有关部分施工

7. 该项目有线电视系统中的放大器,分配器等由有线电视管理部门确定。

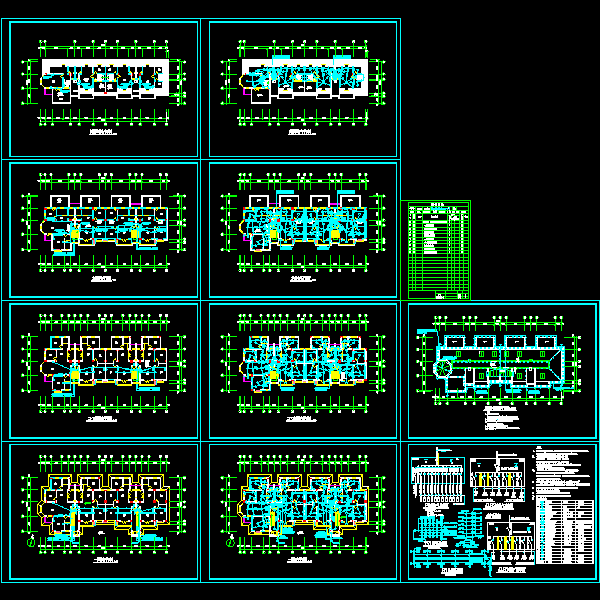

阁楼层电气平面布置图

阁楼层弱电平面图

弱电平面图

屋顶防雷接地

系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
