度假村电气平面CAD图纸(TN-C-S)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、建筑概况。

见建筑设计说明。

二、设计依据及设计范围。

1，建筑设计图纸。

2，《民用建筑 》，《 规范》，《建筑电气设计手册》及其它相关的国家规程、规范。

3，电气照明、插座、空调、弱电系统及消防报警设计，锅炉房、厨房动力电气设计待定。

三、设计及施工说明。

1,图中所示强弱电引入位置及方式需由甲方指定。电源采用TN-C-S系统。管线入户处应配合土建预留穿墙套管（套管数量为图中2倍）。

2，电气管线在吊顶、墙内内均采用镀锌焊接钢管敷设，吊顶内采用金属软管到位。导线穿管管径选择及吊顶内配管作法详(92DQ5)。

3，图中 （照明灯具、开关、插座等）安装位置宜可根据现场实际情况进行适当调整。

4，所有PE线、零线、相线的绝缘层颜色均应按《电气装置安装工程施工及验收规范》GB-50258-96执行。

5，图中电话管线为：1~3对：SC15；4~5对：SC20；6对：SC25；电视管线为：SYV-75-4-SC32-WC,FC。

6，强弱电管线敷设时要按照国家规范与设备管线保持距离。

7，图中管线穿墙、伸缩缝做法见92DQ-05相关章节。

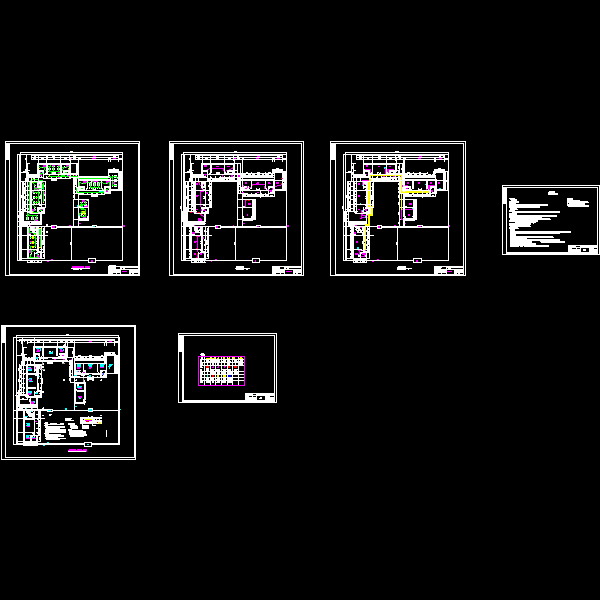

插座布置图

排水布置图

弱电布置图

设备表

照明布置图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-17 08:05:24上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
