3层小学教学楼工程电气CAD施工图纸(钢筋混凝土结构)(TN-C-S)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：2600.71平方米
• 地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：8张
• 图纸年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目地址：宁夏
• 设计：低压配电, 电气照明, 建筑物防雷, 接地安全
• 弱电设计：综合布线系统, 通信系统, 有线电视和卫星接收系统, 广播系统, 信息网络系统

附件详情

• 1、 说明
• 2、配电系统图
• 3、电铃配线系统图
• 4、广播配线系统图
• 5、有线电视系统图
• 6、综合布线系统图
• 7、监控系统图
• 8、照明布置平面图
• 9、弱电布置平面图
• 10、接地,等电位联接平面图
• 11、屋面防雷布置平面图

附件详情

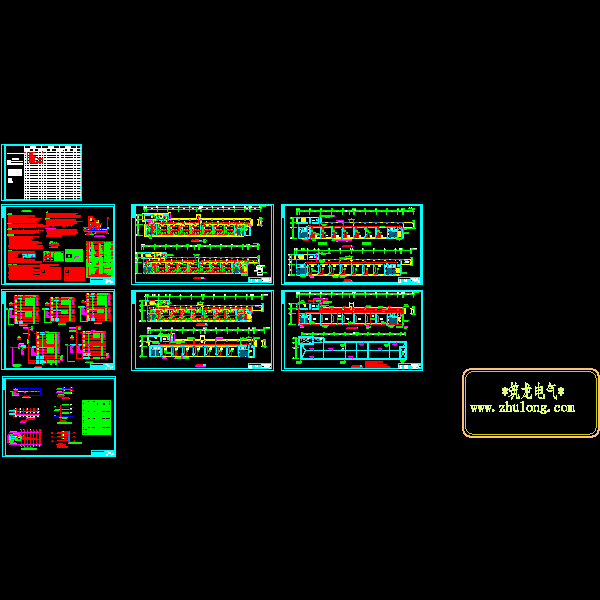

该附件是[宁夏]三层小学教学楼工程电气施工图纸，共三层,房间主要功能为普通教室，总建筑面积为2600.71平方米.建筑高度为17.4米,详见 图。
设计范围包括照明,广播,电视,网络,监控及接地,等电位联接等部分内容，所有弱电系统均为预埋管线设计。

第 1 张图
