一份19层框架核心筒结构移动通信枢纽楼结构CAD施工图纸 (柱下独立基础)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：广播电视
• 建筑高度类型：高层建筑
• 建筑地上层数：19层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架,框架核心筒
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.50kN/平方米
• 地下室功能：车库
• 参考图纸：53张
• 设计年代：近代

附件详情

该项目是广东某移动通信枢纽楼，框架核心筒结构，地上19层，地下一层，附属楼框架结构，地上三层，抗震设防烈度为6度，采用柱下独立基础。该资料包含：结构设计总说明，柱位布置图，柱、剪力墙布置图，基础布置平面，基础大样，各层结构平面，各层板配筋图，附属楼梁模板配筋图、楼板配筋图，雨蓬钢梁布置图，网架檩条布置图，网架屋面 节点图 ，车库基础，板。梁配筋图等共计58张图。

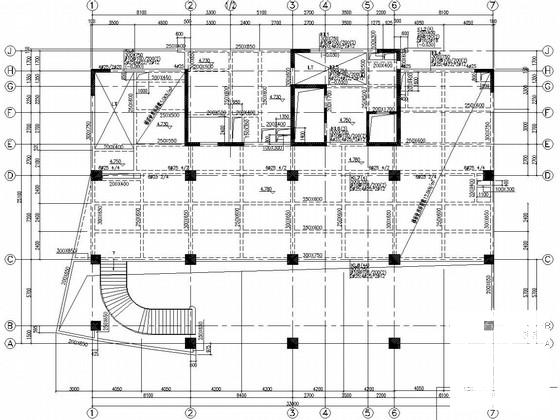

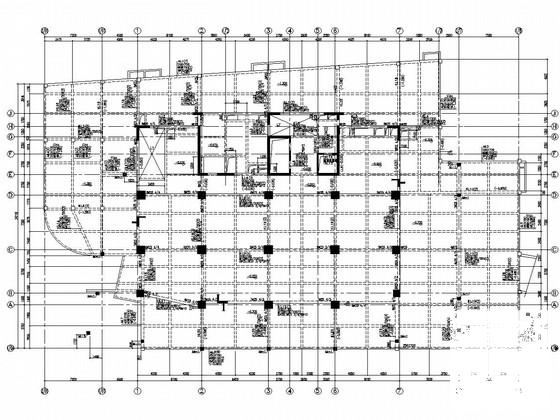

二层结构平面

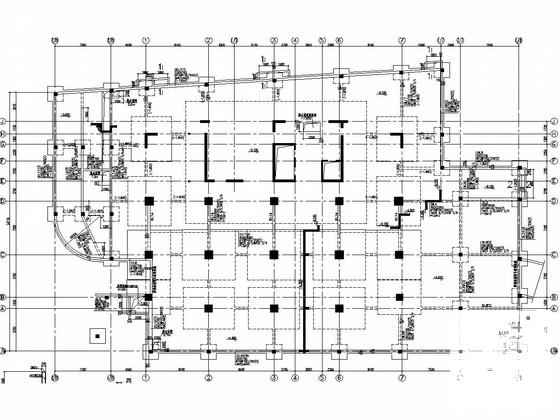

基础底板结构平面

附属楼二层平面梁模板配筋图

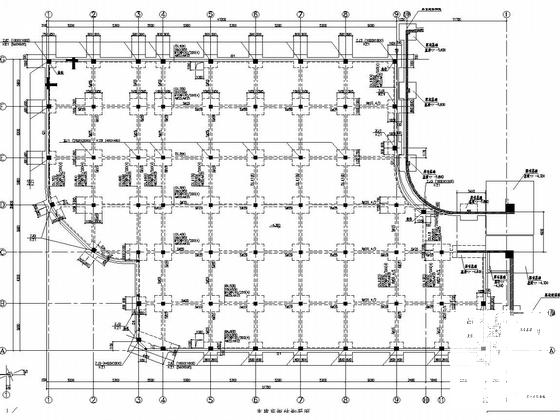

车库底板结构

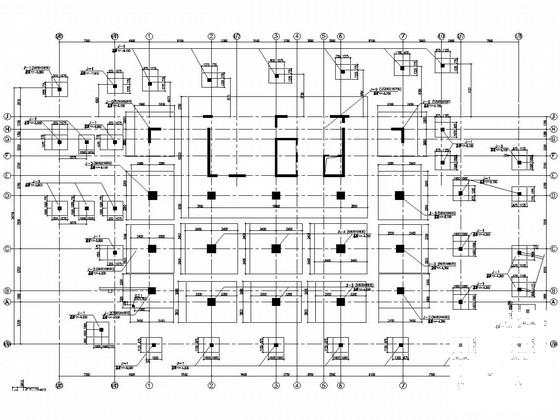

基础布置平面

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
