软胶囊车间电气CAD施工图纸(TN-C-S)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 建筑结构形式：钢结构
• 建筑面积：3661.75平方米
• 地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：28张
• 图纸年代：近代
• 节点大样：等电位联结,其它
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：一级
• 接地方式：TN-C-S
• 项目地址：河北
• 强电设计： ,应急电源,低压配电,电气照明,接地安全,电气控制,其它
• 弱电设计： ,通信系统,其它

附件详情

• 1、电气设计说明
• 2、低压配电系统图
• 3、消防配电箱系统图
• 4、等电位联结系统图
• 5、消防报警系统图
• 6、空调、制冷控制柜系统图
• 7、电动机控制原理图
• 8、照明平面布置图
• 9、消防报警平面布置图
• 10、动力配电平面布置图
• 11、基础接地平面布置图
• 12、应急照明平面布置图
• 13、电话、互锁们及防静电接地平面布置图

附件详情

该附件是[河北]生物制药公司新建厂区软胶囊车间全套电气施工图纸，图纸共28张。
软胶囊车间为丙类建筑，项目建筑面积为：3661.75m2，车间内有部分环境为洁净区，其余均为一般性正常环境。本单体消防用电为二级负荷，容量33KW。系统接地采用TN-C-S系统。
图纸设计包含：车间配电系统设计、火灾消防设计、基础接地设计、照明系统设计、通讯系统、应急电源系统、配电柜控制系统、电机控制系统。

消防报警平面布置图

低压配电系统图

配电柜系统图

应急

照明平面布置图

第 1 张图

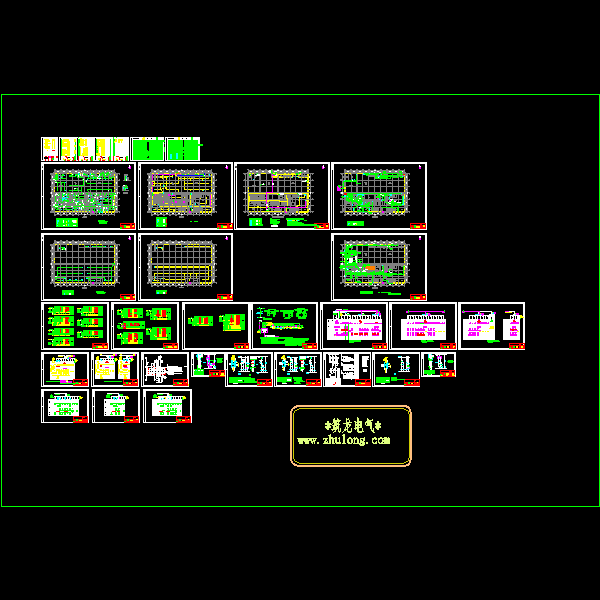

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
