[外墙外保温]外墙聚苯板外保温节点构造CAD图集

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某外墙聚苯板外保温节点构造图集
该资料包含：
编制说明、平面索引、外墙外保温基本构造，立面索引、门窗洞口详图、外墙阳角、阴角详图、聚苯板粘结法、窗口做法、女儿墙挑檐勒脚做法、雨蓬、阳台处构造、变形缝、穿墙管道、雨水管、阳台隔板、防盗栏杆、线脚、装饰线、滴水、外贴面砖时聚苯板与主体墙的拉结、施工要点共20张图纸。

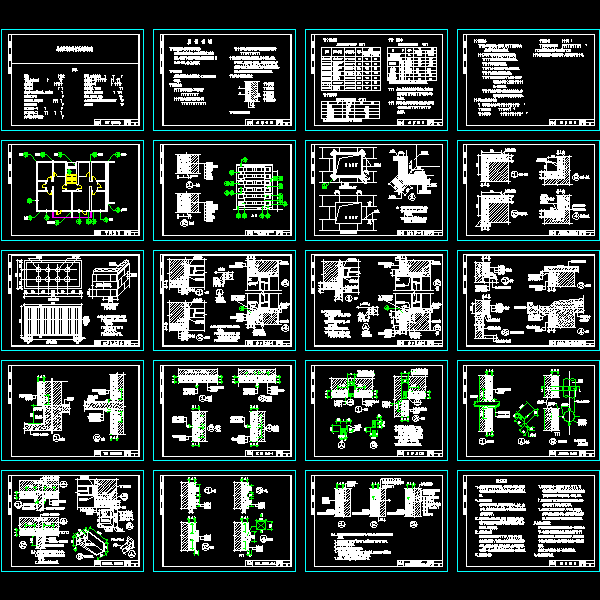

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
