7层办公大楼电气CAD施工图纸(dwg格式)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：7层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：26张
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：二级
• 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制
• 弱电设计： ,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 一、高压配电系统图
• 二、低压配电系统图
• 三、 系统图
• 四、弱电系统图
• 五、消防自动报警系统图
• 六、配电箱系统图
• 七、照明动力平面图
• 八、
• 九、消防自动报警平面图
• 十、防雷接地平面图

附件详情

本稿件是[上饶]七层办公大楼全套电气施工图纸，电气设计包含高低压变配电系统设计、配电箱系统设计、照明灯具布置、应急疏散指示、插座动力系统设计、电话网络系统设计、有线电视系统设计、消防自动报警系统设计、防雷接地系统设计等。

第 1 张图

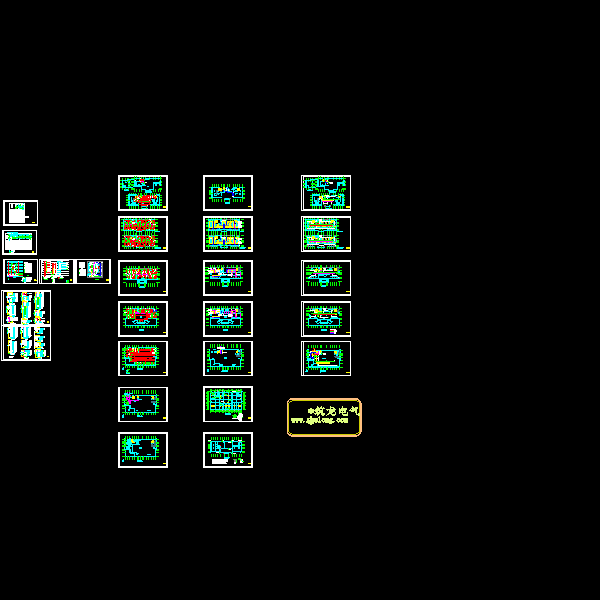

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
