公司食堂宿舍综合楼电气CAD图纸(三层砖混结构)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 建筑面积：3145.57平方米
• 地上层数：3层
• 参考图纸：9张
• 图纸年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 一、设计说明
• 二、配电箱系统图
• 三、
• 四、
• 五、基础接地平面图
• 六、屋顶

附件详情

该项目是某公司食堂宿舍综合楼，宿舍地上三层砖混结构，建筑最大高度10.65m，食堂地上二层框架结构，建筑最大高度9.65m。设计包含配电设计、照明、弱电、防雷接地系统，不包含动力配电系统。

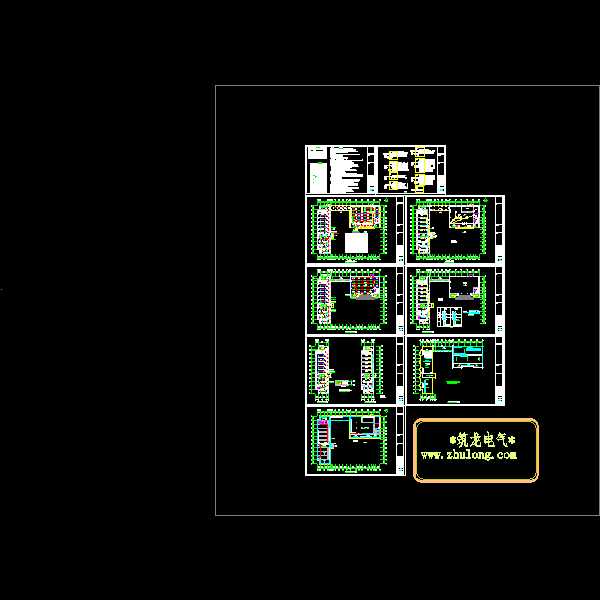

第 1 张图
