6层住宅楼电气CAD施工图纸(入侵报警系统)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：14张
• 图纸年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：入侵报警系统,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目为多层住宅，首层为自行车库及车库、二~六层为单层住宅、顶层为跃层式住宅，全楼五个单元共五十四户，车库十个，每户用电指标约为8KW，车库用电指标约为2KW。总用电量共计约457KW。
设计包括：电力 、电话配线系统 、有线电视系统、可视对讲电话、网络系统 、防盗报警系统、 及安全保护等。

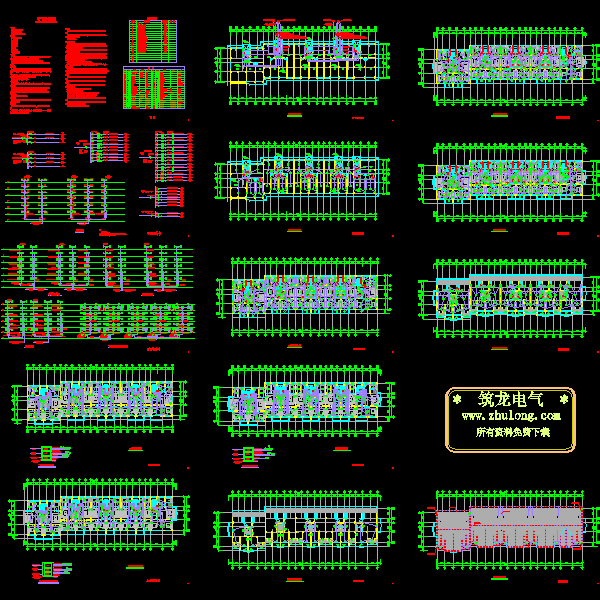

第 1 张图
