大厦饮水工程电气控制CAD图纸(臭氧发生器)

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 参考图纸：24张
• 图纸年代：近代
• 设计：低压配电,继电保护,电气控制

附件详情

对某大厦直饮水工程水站自控进行设计:净水站内的原水系统,过滤系统,纳滤系统,供水系统和回水系统五个方面.控制设备包括:电动阀、臭氧发生器、泵(超滤泵、清洗泵、供水泵)及各种在线仪表等.
自控方面:对水站内各 的控制将根据工艺流程编制程序进行控制.以达到对水站制水过程进行自动运行,如:水箱的自动进水、自动制水、自动调节供水压力、定期进行反洗等工作.
监控方面：对水站运行过程实行实时工况全模拟流程显示,显示各工艺系统设备开停,阀门开关状态及流量,电导率,液位,PH值及整个系统的水压待检测总瞬时在线状态.

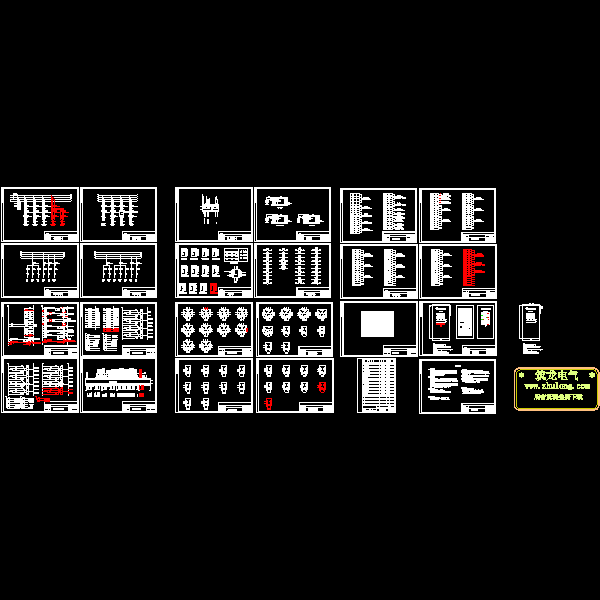

第 1 张图
