5层商务旅馆方案设计dwg格式CAD图纸(钢筋混凝土结构)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

酒店类型：商务酒店 建筑高度：多层建筑
建筑结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度 ：方案（初设图）
图纸设计风格：现代风格
图纸设计流派：现代
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑面积：6500平米
建筑高度：19.65m
地上层数：5层
效果图：无

附件详情 建筑概况 　　1、设计题目： 商务旅馆 　　2、建筑面积： 6500平米 　　3、建筑总高度：19.650ｍ（室外地坪算起） 　　4、建筑层数： 五层 　　5、结构类型： 框架结构 　　二、附件详情： 　　该旅馆为五层钢筋框架结构体系，建筑面积约6500平方米，建筑物平面为V字形。走廊宽度2.4m，标准层高3.6m，室内外高差0.45m，其它轴网尺寸等详见平面简图。 　　包含计算书 建筑图 结构图 平面 总图 总图

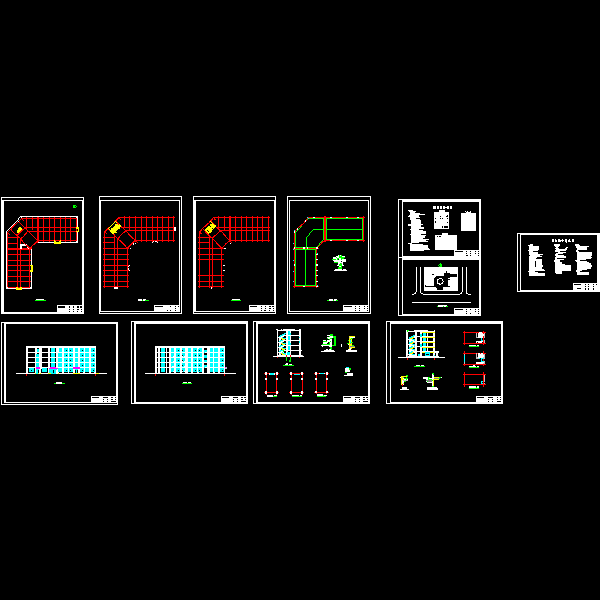

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
