一份铝板幕墙节点详细设计CAD图纸

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

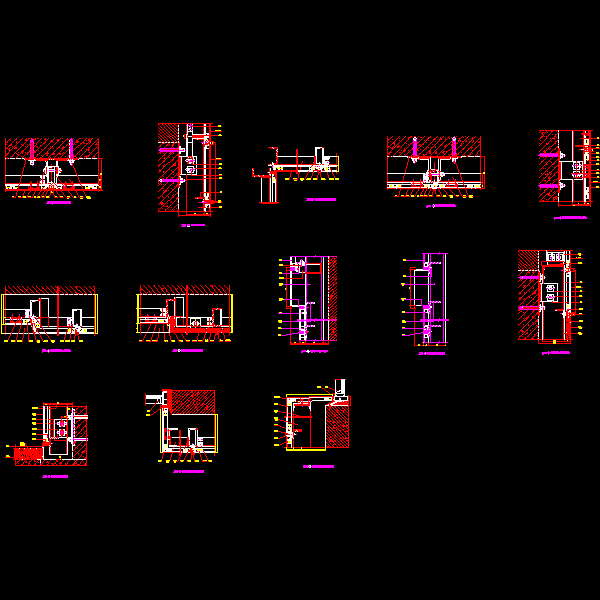

节点包含：铝板幕墙标准横剖节点、铝板幕墙竖剖节点、铝板幕墙内90度转角横剖节点、铝板幕墙剪力墙处横剖节点、铝板幕墙剪力墙处辅支撑竖剖节点、铝板幕墙接石材竖剖节点、铝板幕墙凸线条竖剖节点、铝板幕墙凸线条竖剖节点、铝板幕墙接石材凹凸收口节点、铝板幕墙凹凸收口横剖节点、铝板幕墙封底竖剖节点、铝板幕墙接铝合金窗横剖节点、铝板幕墙接铝合金窗竖剖节点 　　参考图纸：1张CAD 　　 　　 　　

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
