医疗废水处理水池，好氧池产生气体除臭项目！同时具有隔音作用！
说明
1、水池顶部设置吸音棚，棚体笼罩整个池体，采用特殊吸声材料制作，角钢做支架，棚体顶部呈锥体形状，安装坡度为30度，顶部设置抽风管，由抽风机将废气带出并导入下水道中。
2、压滤机房的隔音处理是采用AsureR隔音材料将机房内部进行隔音处理。
3、隔音棚建筑面积为216m，机房隔音面积为111m。

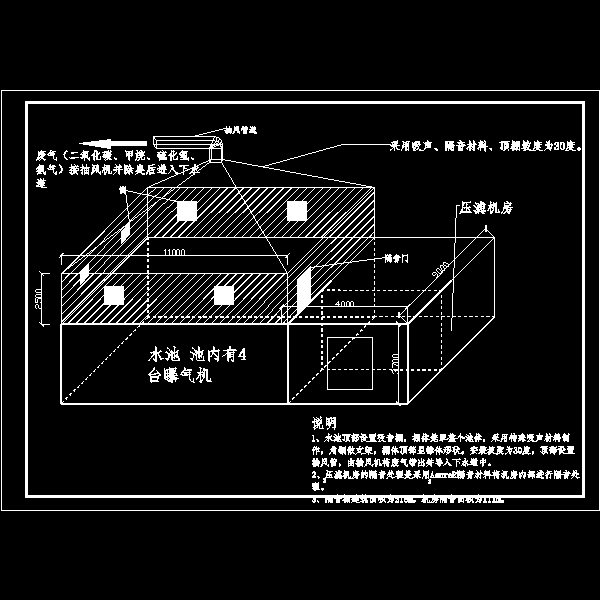

第 1 张图
