6层CAD施工图体育学校综合楼给排水及游泳池设计

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 地上层数：6层
• 地下层数：1层
• 出图日期：2009
• 建筑面积：9181.3平方米
• 设计阶段：施工图设计
• 供水方式：市政供水,无负压设备
• 供水分区：三区
• 污废水排水体制：合流
• 设计内容：给排水,消火栓

附件详情

一、运动学校主体给排水设计及游泳池水处理工艺设计及淋浴间给排水设计。
二、1设计概况与参数：该项目地下1层，地上6层，主体建筑物建筑高度23.70m。为多层综合楼.总建筑面积9181.3平方米。
2、以市网作为水源，最大日生活用水量200m，最大时生活用水量22m给水系统分为2区，一区为1F~2F，由市政给水管网直接供水；二区为3F~6F以及游泳池的淋浴用水，由无负压叠压供水设备供水;
3、排水采用污废合流系统，排水立管设伸顶通气，生活污水经化粪池处理后排入市政污水管。厨房废水经过隔油池处理后排入市政污水管道。
4、屋面雨水系统按温州市暴雨公式计算，降雨历时5分钟，重现期2年。
5、本建筑物按多层综合楼楼进行消防给水设计。
三：游泳池水处理工艺设计说明该项目包括2座室内游泳池：训练池和儿童池。儿童池容积：11x12.5x1.2＝165 m3.训练池容积：13x25x1.2＝390 m3。循环方式：顺流式循环过滤加热系统,给水口设在池壁，回水口设在池底。

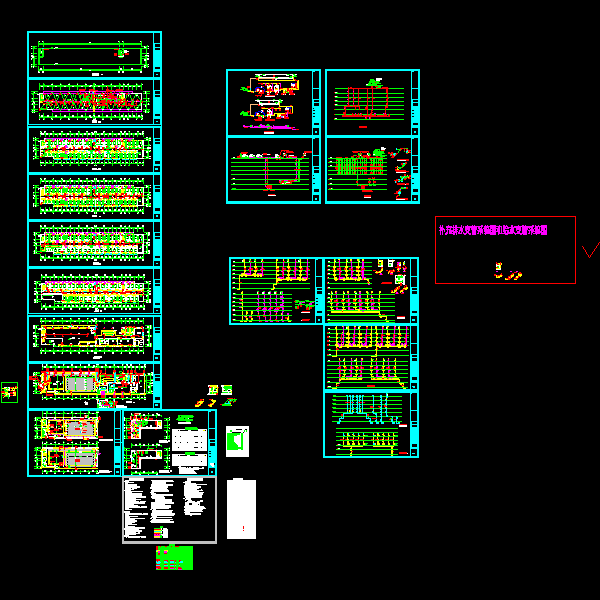

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
