2层住宅户式中央空调设计方案设计CAD图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计说明：有 建筑类别：住宅
建筑高度：多层建筑
地上层数：2层
图纸设计深度：方案(初设图)
图纸年代：近代
设计内容：空调
冷热源：空气源热泵
空调系统：全水系统

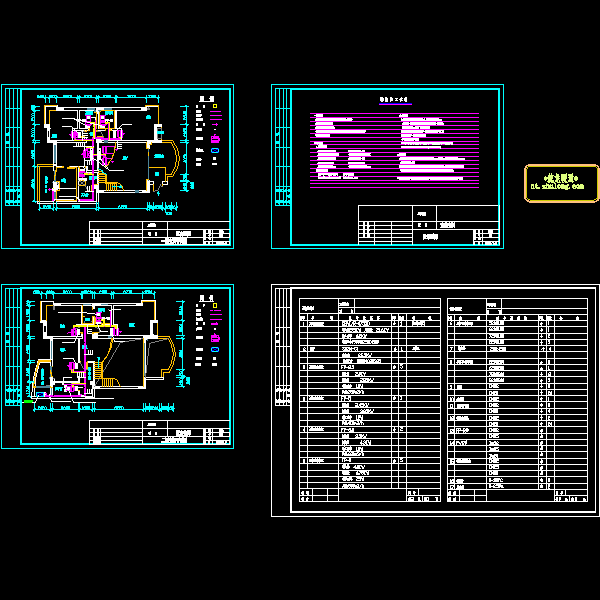

附件详情 稿件为小型住宅户式中央空调设计方案图，本住户总的空调面积约183m2,总冷负荷约为27.5kw;主机选用一双制风冷冷热水机组…… 　　 　　编制于2005年，图纸共4张。 管道大样
