一份屋顶花园排水板排水设计详细CAD图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

屋顶花园排水板排水设计详图包括底版内方案、顶板方案、顶板整体采用方案、内墙方案、外墙面方案以及植物种植面方案等共7张CAD图纸。

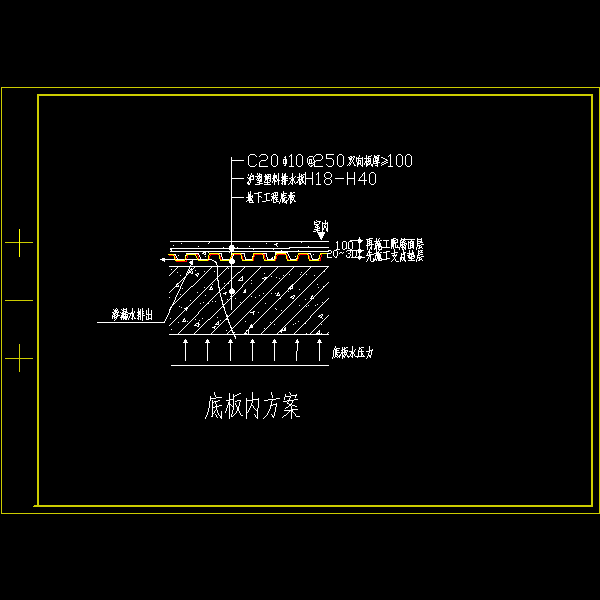

底版内方案.dwg

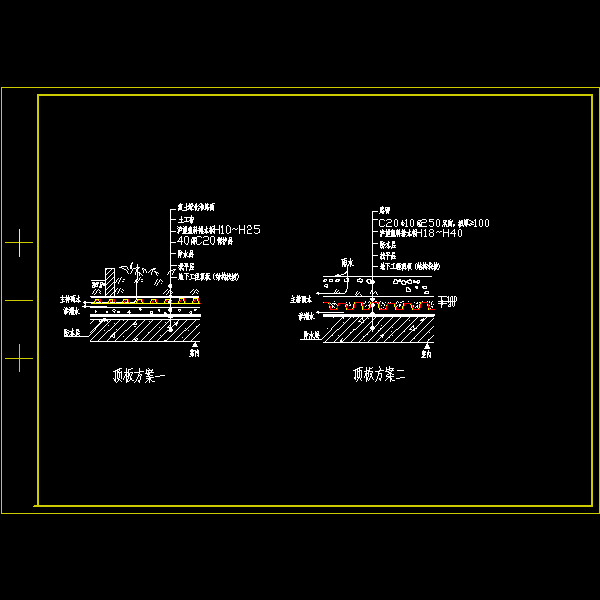

顶板方案1-2.dwg

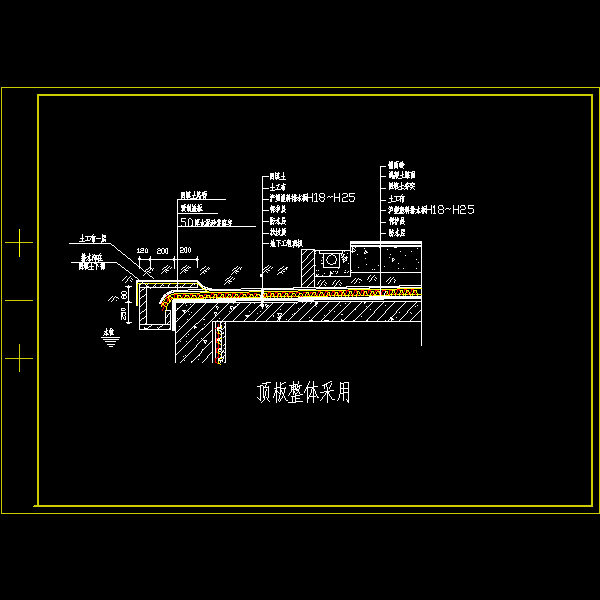

顶板整体采用方案.dwg

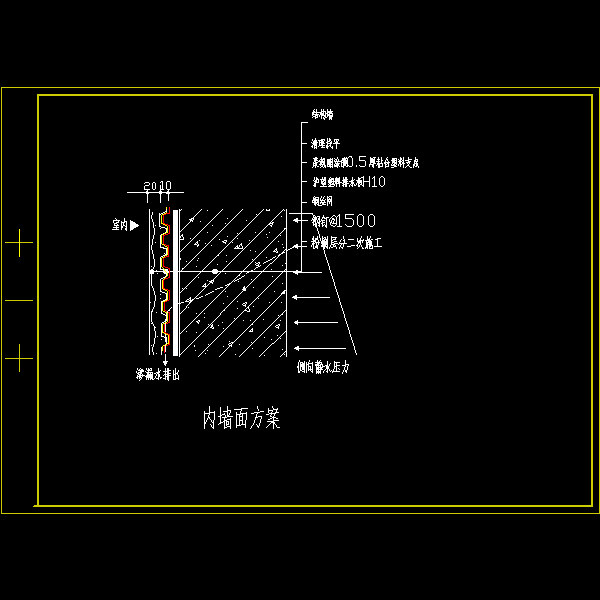

内墙方案.dwg

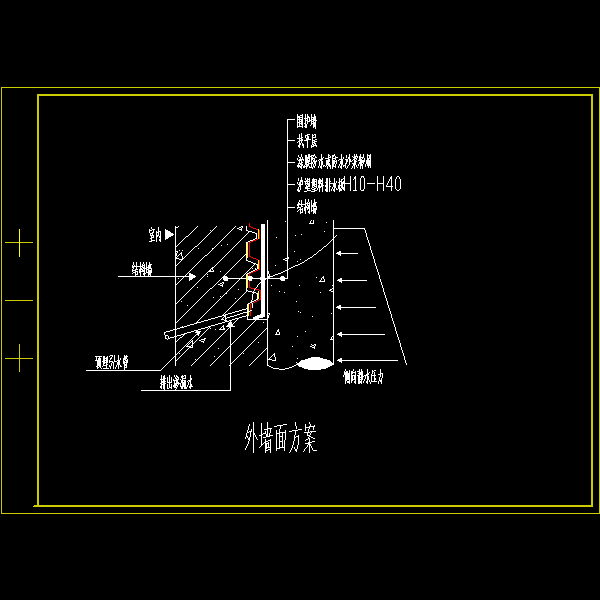

外墙面方案.dwg

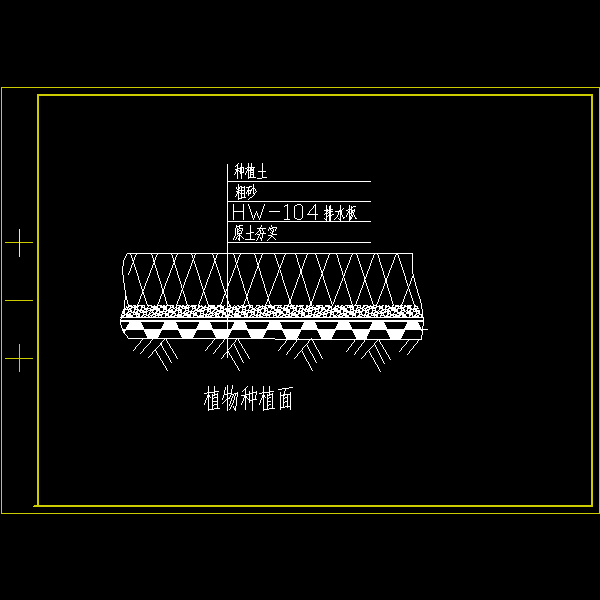

植物种植面a方案.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
