[CAD]广天印务有限责任公司综合生产楼空调工程毕业设计方案

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

院校：西安科技大学 　　设计者：张育兴 　　知道教师：陈柳 　　该项目为西安广天印务有限责任公司综合生产楼空调工程设计，总建筑面积为 12300平方米，层高共五层，其中一层为大空间，设有制冷机房，二至五层为小空间。通过方案比较，在负荷计算的基础上，采用了风机盘管加新风和全空气两种空调系统形式。系统冷源由水冷式螺杆冷水机组提供，热源是由市政热网热水经换热器置换出的热水。 　　

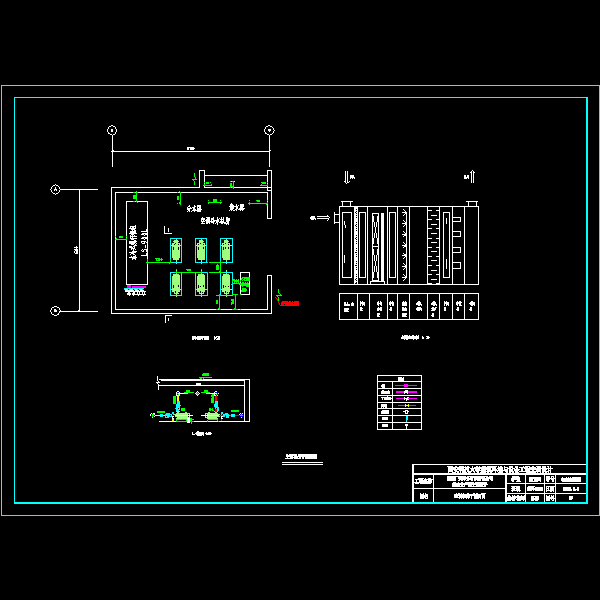

制冷机房平面图.dwg

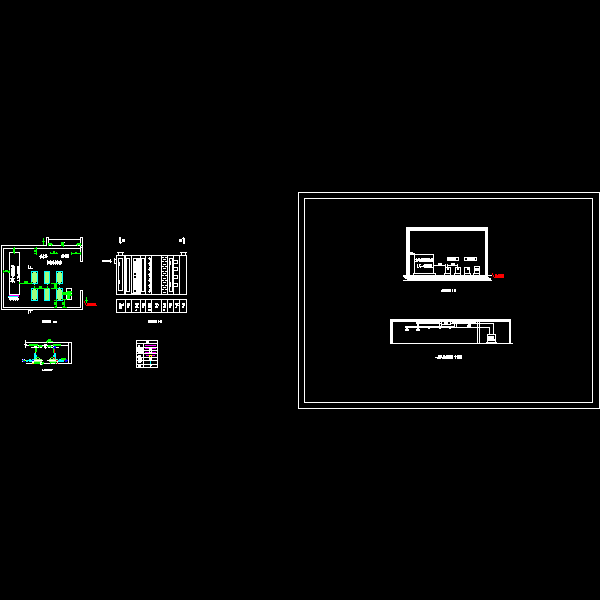

剖面图+.dwg

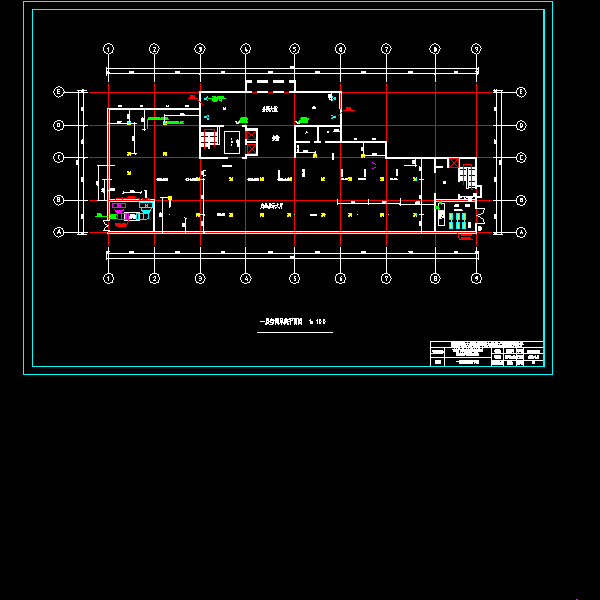

空调一层.dwg

空调三层.dwg

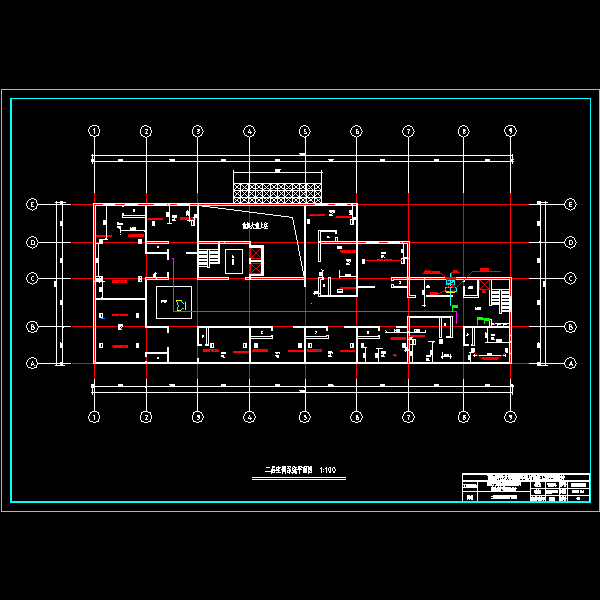

空调二层.dwg

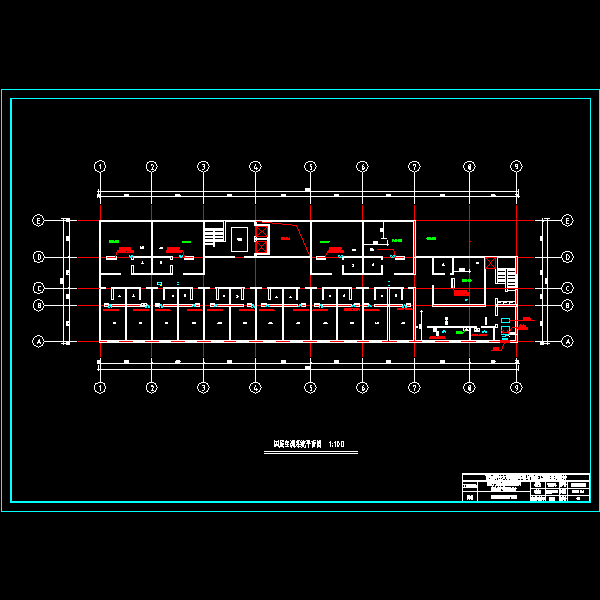

空调四层.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
