一份吊挂式玻璃幕墙构造详细设计CAD图纸(节点大样图)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料包含：侧封口大样图，防火节点大样图，防雷节点大样图，伸缩节大样图，伸缩节点侧面大样图 　　共5张图纸

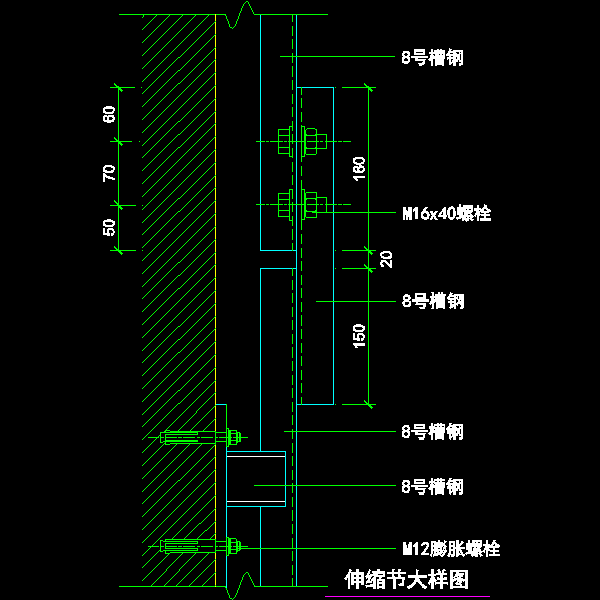

伸缩节大样图.dwg

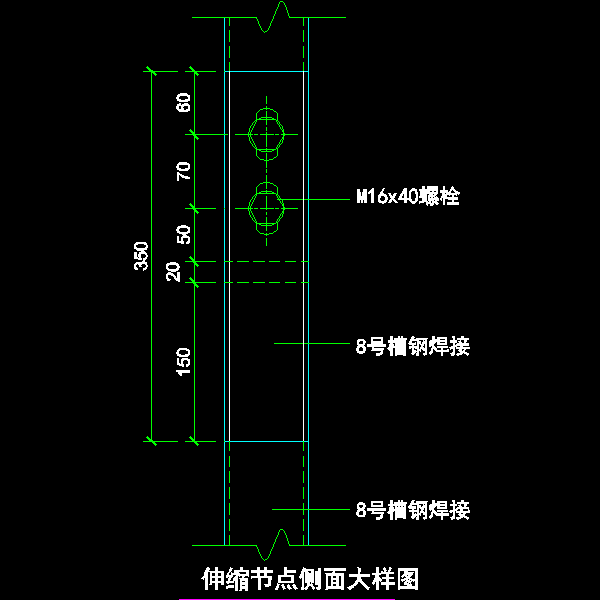

伸缩节点侧面大样图.dwg

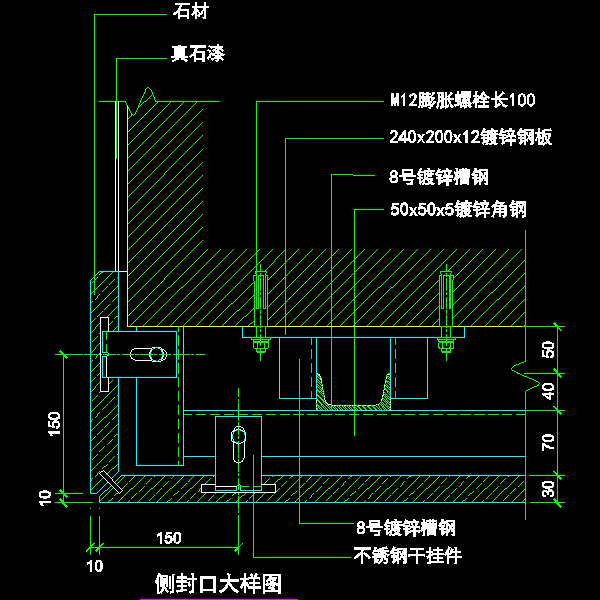

侧封口大样图.dwg

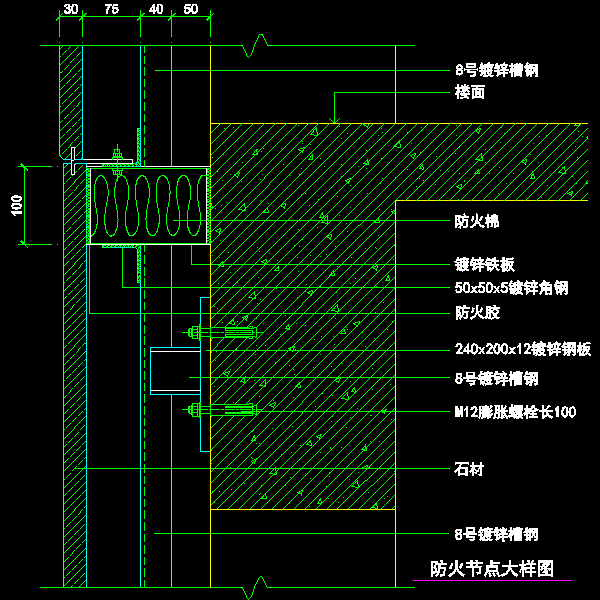

防火节点大样图.dwg

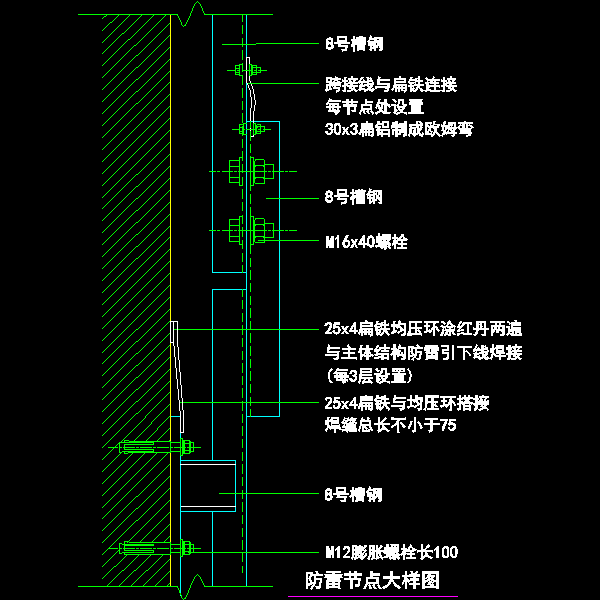

防雷节点大样图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
