[结构布置图]屋脊节点详细设计CAD施工图纸（11张）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

图纸为桁架广告牌结构施工图共1张，主要包括：侧面结构布置图、灯支撑详图、剖面详图等。

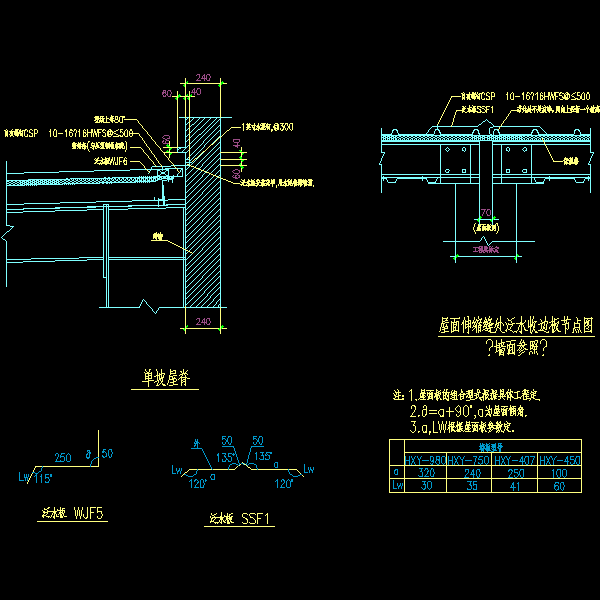

单坡屋脊-2.dwg

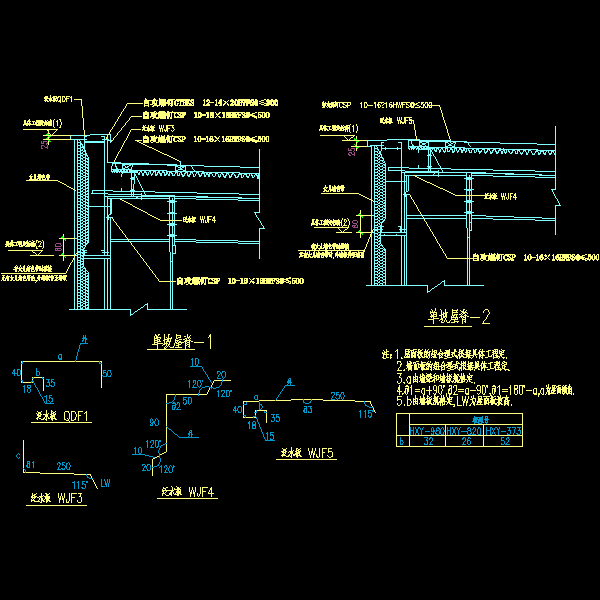

单坡屋脊.dwg

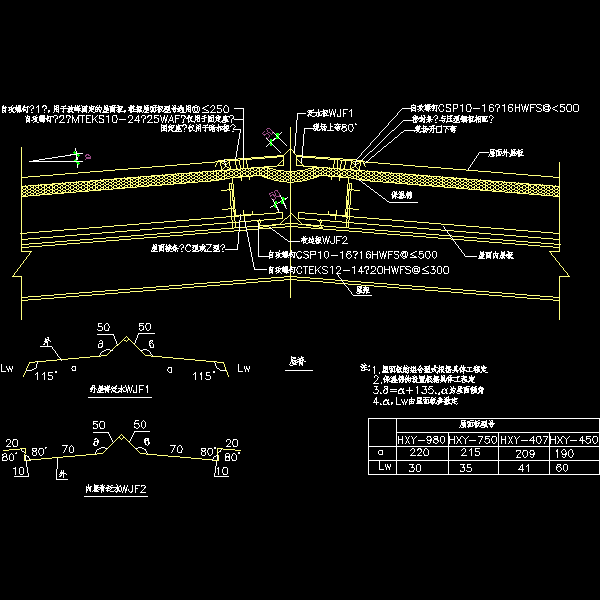

屋脊.dwg

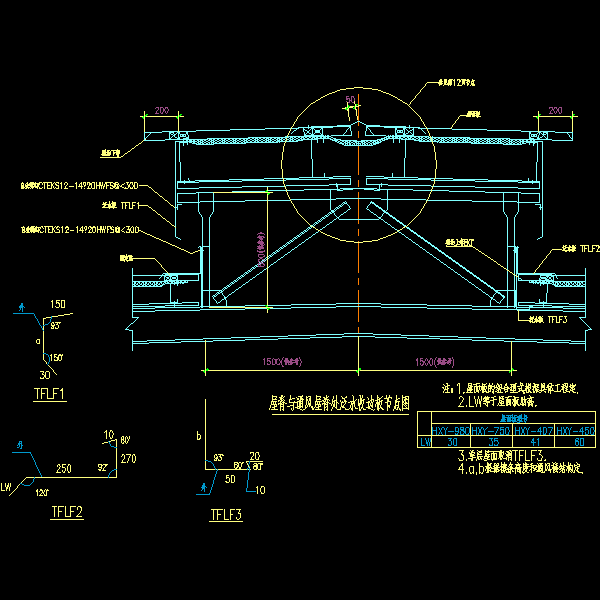

屋脊与通风屋脊处泛水收边板节点图.dwg

屋脊屋面节点图.dwg

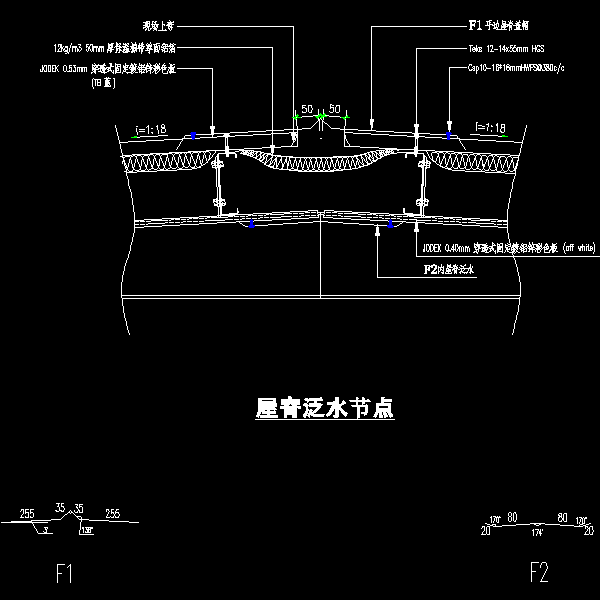

屋脊泛水节点.dwg

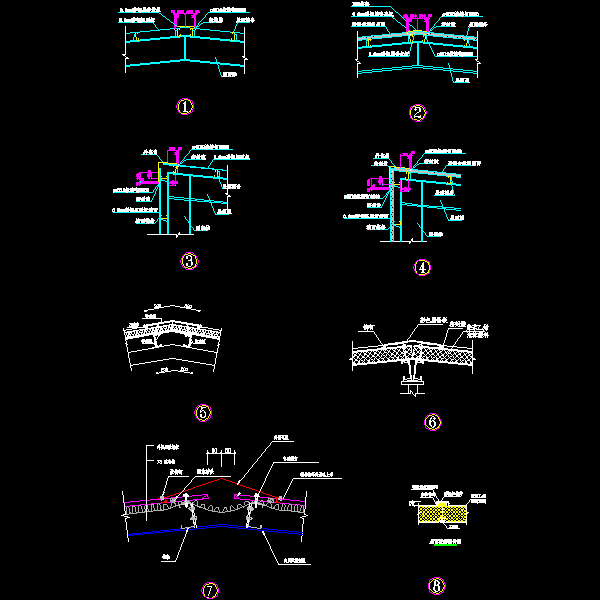

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-5 09:10:35上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
