一份结构改造节点CAD详图（总共15页图纸）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

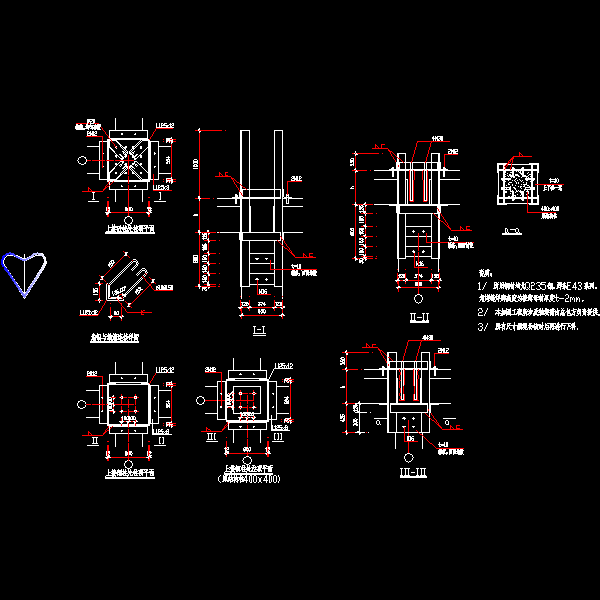

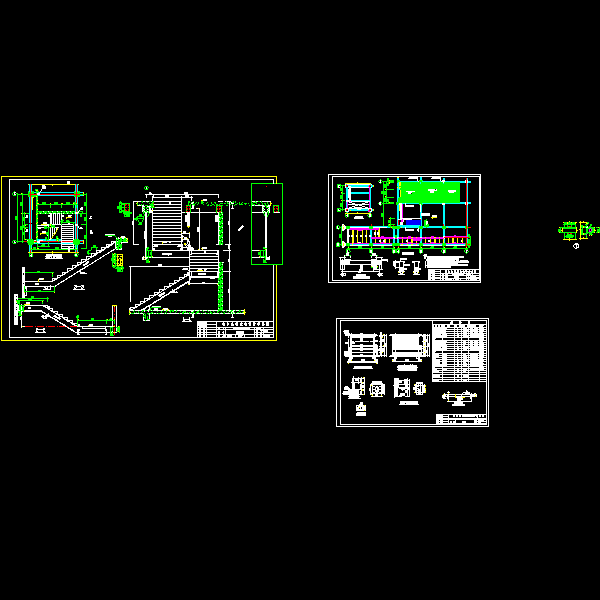

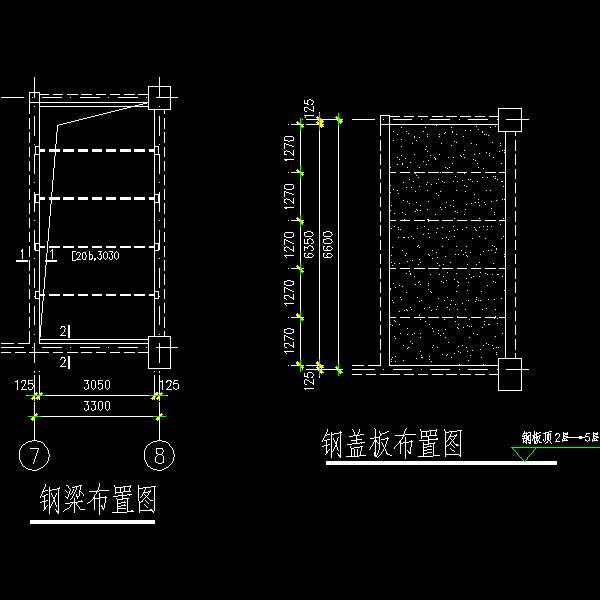

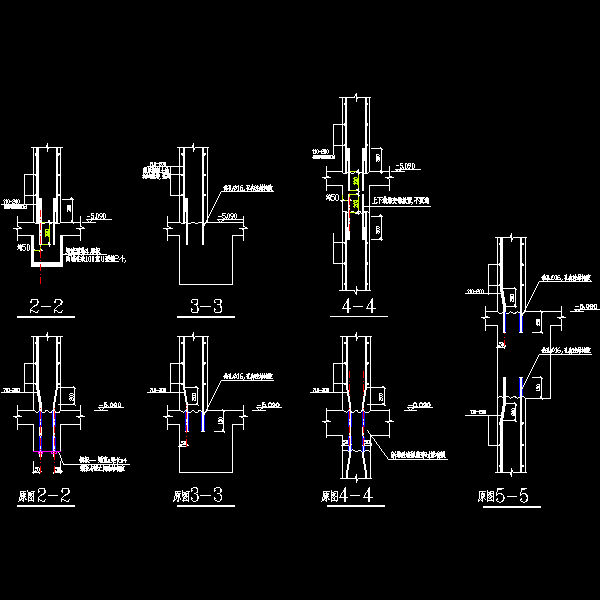

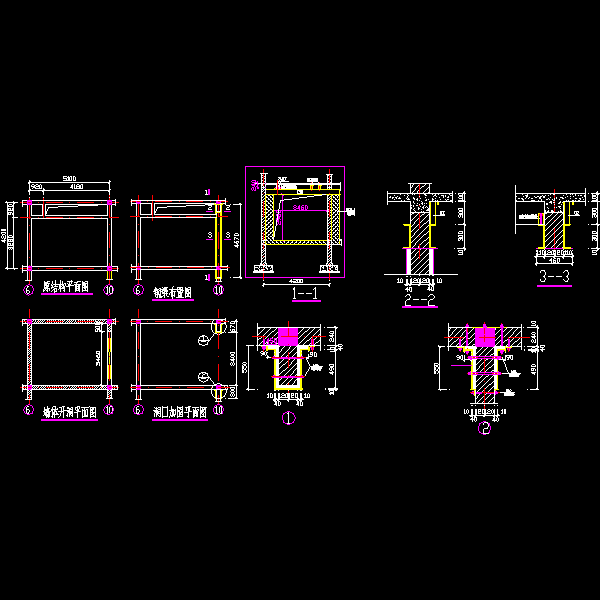

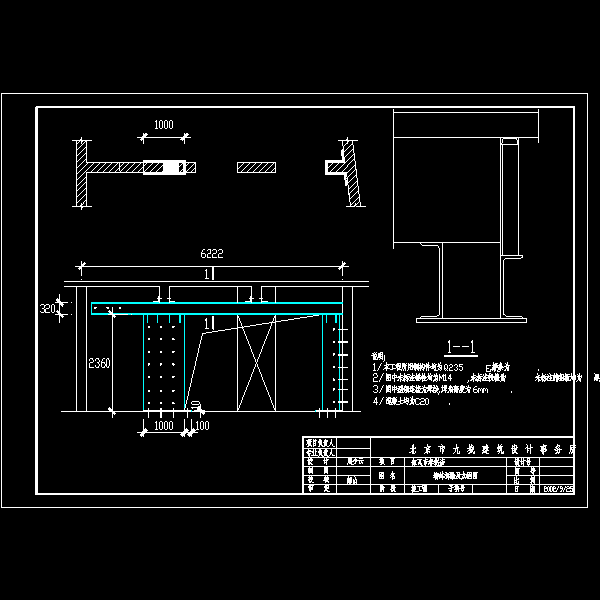

结构改造节点详图,包括：次梁和主梁的铰接图，洞口补混凝土板，堵长方形洞，钢基础，钢梁吊钢柱，钢梁和砼拄正连，加层柱脚，开洞包钢，梁底吊柱，梁上植筋增剪力墙，梁柱粘碳纤维，楼板变组合钢梁等共计15张构造详图

加层柱脚.dwg

堵长方形洞.dwg

开洞包钢1.dwg

张家口拆墙.dwg

梁上植筋增剪力墙.dwg

梁底吊柱.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-13 21:18:38上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
