钢结构节点选之柱脚CAD节点图纸（总共27页图纸）(工字形截面)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料包含： 　　柱脚锚栓固定支架详图、箱形截面柱刚性柱脚构造、外露式柱脚在地面以上时的防护措施、外露式柱脚抗剪键的设置、外包式刚性柱脚构造、埋入式刚性柱脚构造、工字形截面柱铰接柱脚构造、钢柱柱脚构造详图、600×250刚接柱脚节点详图、500×300铰接柱脚节点详图、400×350柱脚节点详图、400×250弱刚接柱脚节点详图、600×250刚接柱脚节点详图、400×220铰接柱脚节点详图、350×300柱脚节点详图、350×250铰接柱脚节点详图、300×250柱脚节点详图、250×200铰接柱脚节点详图、工字形截面柱铰接柱脚构造、工字形截面柱刚性柱脚构造共27张图纸。 　　

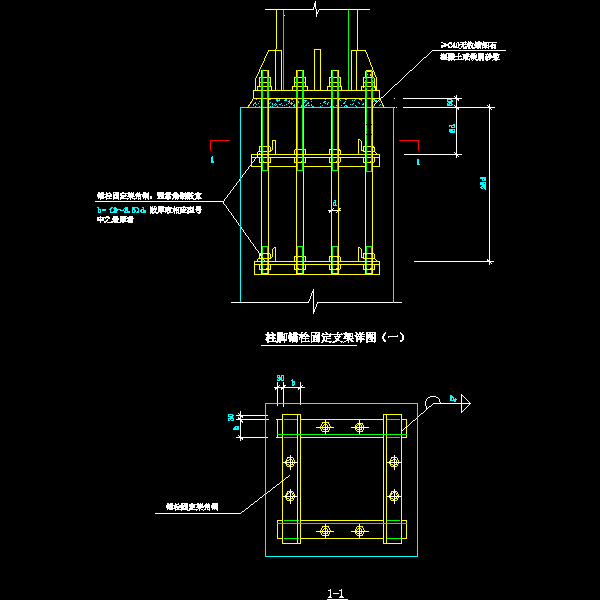

40-1 柱脚锚栓固定支架详图（一）.dwg

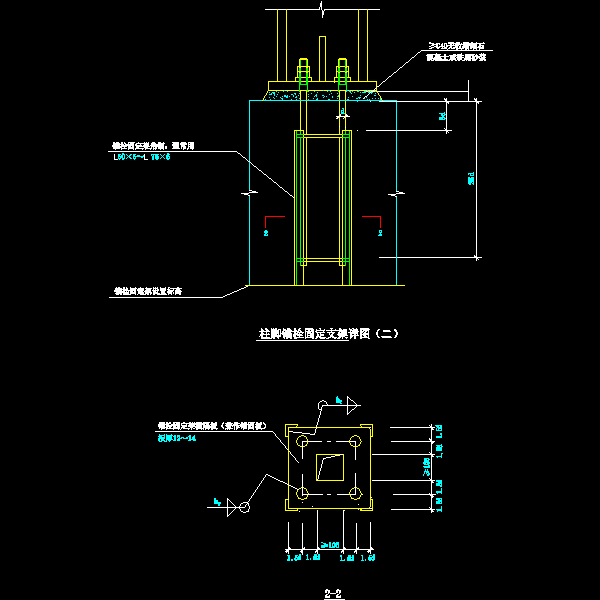

40-2 柱脚锚栓固定支架详图（二）.dwg

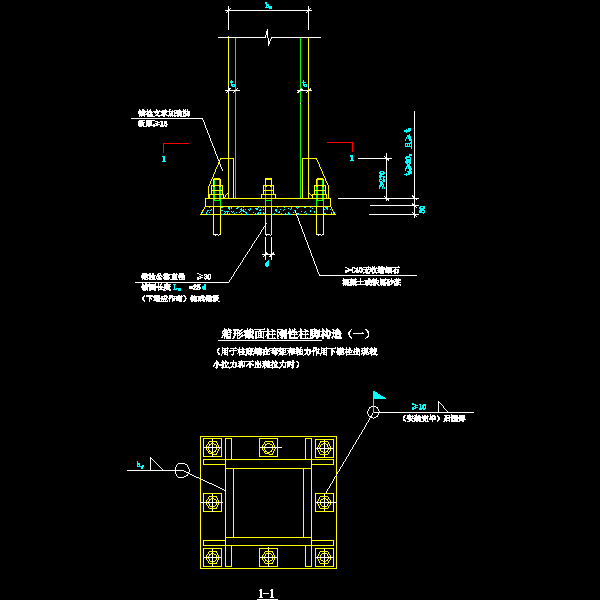

41-1 箱形截面柱刚性柱脚构造（一）.dwg

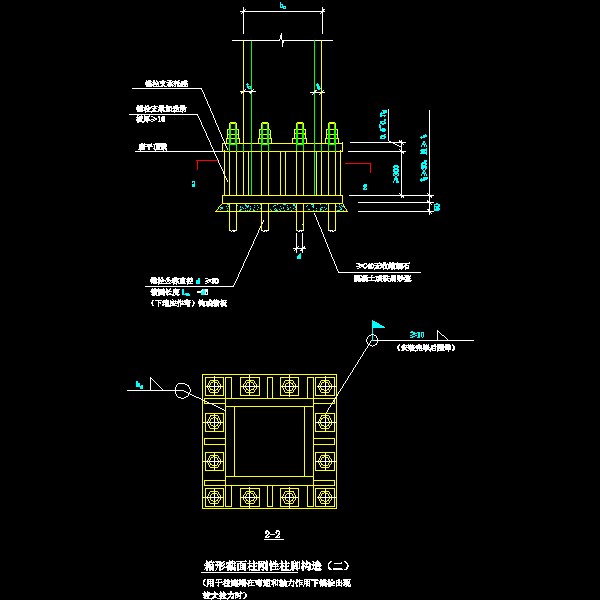

41-2 箱形截面柱刚性柱脚构造（二）.dwg

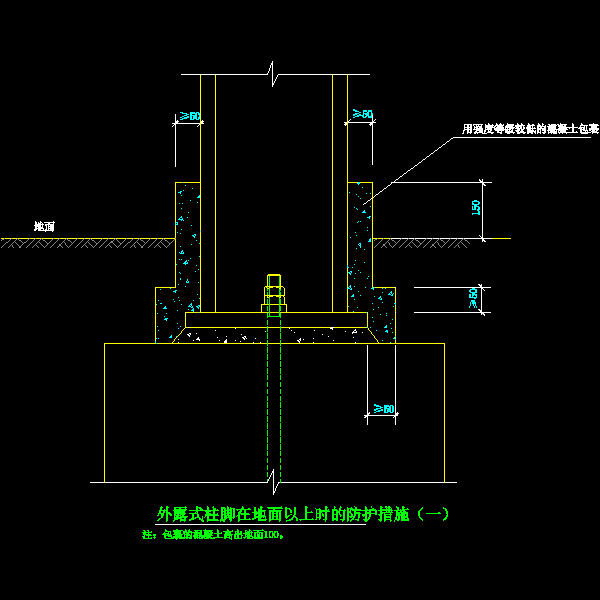

42-1 外露式柱脚在地面以上时的防护措施（一）.dwg

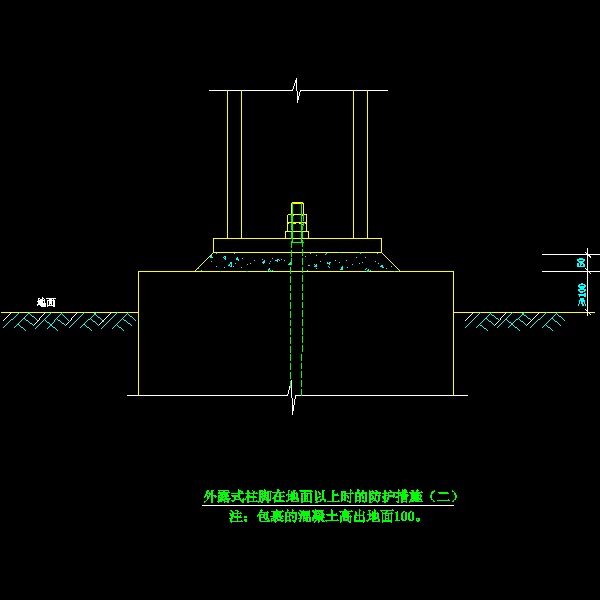

42-2 外露式柱脚在地面以上时的防护措施（二）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-12 21:09:34上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
